Результат выполнения конструкторской разработки.

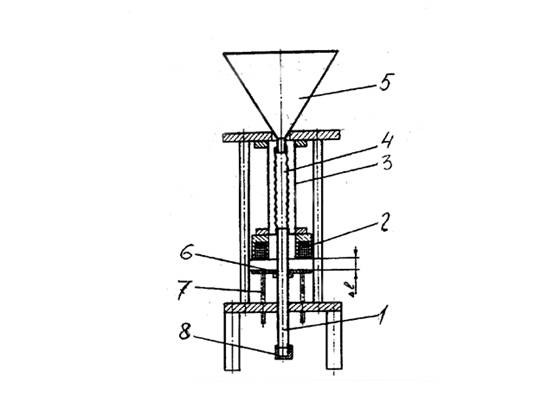

Микродозатор содержит корпус 3 (см. рисунок), внутри которого помещена дозирующая емкость 1, соединенная гофрированной трубкой 4 с бункером 5, установочные винты 7, расположенные в днище корпуса, якорь 6 электромагнита, закрепленный на дозирующей емкости, катушку 2 электромагнита, неподвижно соединенную с корпусом, сменную калиброванную сетку 8, служащую для удержания дозируемого материала при нерабочем состоянии дозатора, насаживаемую на дозирующую емкость.

Продукт, подлежащий дозированию, из бункера через гофрированную трубку поступает в дозирующую емкость. Под воздействием электрических импульсов, поступающих на катушку электромагнита, якорь и жестко закрепленная с ним дозирующая емкость приводятся в колебательное движение. При движении якоря вверх в крайнем верхнем положении происходит его удар о корпус и встряхивание материала в дозирующей емкости, в результате чего в сетку высыпается порция дозируемого материала. При снятии напряжения с катушки якорь с дозирующей емкостью под действием собственной массы двигается вниз. При ударе якоря об установочные винты материал в дозирующей емкости вновь встряхивается, в результате чего высыпается следующая порция дозируемого материала.

Вибрационный микродозатор сыпучих материалов
