Результат выполнения конструкторско-технологической работы.

Технологическая линия комплекса для обработки клеверного вороха КСПЛ-0,9 размещена в типовом арочном складе и включает приемную платформу 1 (см.рисунок) с гребенчатым транспортером 2 и транспортером-раздатчиком 3, карусельную сушилку 4, топочный блок 14, разгрузочное устройство 5, молотилку-веялку 6 МВ-2,5А с пневмотранспортером 7, клеверотерку 9 К-0,5, бункеры-накопители 8 и 10, зерноочистительную машину 11 К-527А, семяочистительную машину 12 для мелких семян "Петкус Селектра" К-218/1 с триерным блоком 13 К-533.

Влажный клеверный ворох, доставленный от комбайнов, выгружают на приемную платформу и транспортерами 2 и 3 непрерывно подают в карусельную сушилку. Поступающий от топочного блока нагретый воздух проходит снизу вверх через слой вороха, постоянно выводимый разгрузочным устройством из сушилки в молотилку-веялку МВ-2,5А. Здесь сухой ворох обмолачивается, выделенные семена направляются в бункер-накопитель 10, пыжина транспортируется в бункер-накопитель 8, а полова удаляется пневмотранспортером за пределы комплекса. Пыжина далее перетирается на клеверотерке К-0,5 и выделенные семена направляются в бункер-накопитель 10, из него - на последовательную очистку в машины К-527А и К-218/1, а затем в триерный блок. Очищенные семена и отходы затаривают в мешки.

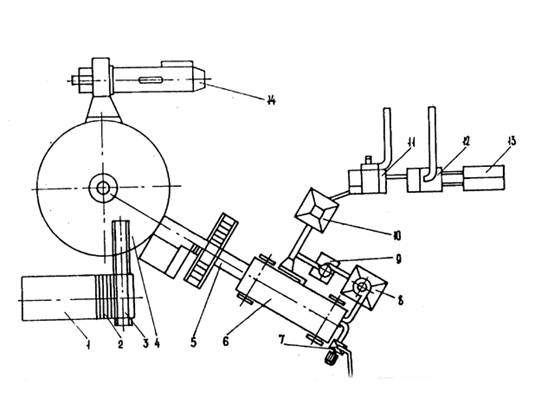

Схема комплекса для обработки клеверного вороха
