ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 24-060-02 |
|
Наименование проекта Преобразователь напряжения с усилителем мощности |
|
Назначение Повышение КПД. |
|
Рекомендуемая область применения При использовании стационарного оборудования в полевых условиях. |
|
Описание Результат выполнения конструкторской разработки. Преобразователь напряжения с усилителем мощности (см.рисунок) включает задающий генератор. В качестве задающего генератора служит преобразователь с самовозбуждением. Мощный усилитель на транзисторах усиливает напряжение прямоугольной формы. Транзисторы включены по мостовой схеме для большей выходной мощности и работают в режиме переключения. Мостовая схема позволяет путем увеличения напряжения питания увеличить выходную мощность преобразователя при неизменном токе коллектора и улучшить режим работы транзисторов по току при неизменной выходной мощности. Конструктивно устройство выполнено в металлическом корпусе. Платы, трансформаторы, радиаторы с мощными транзисторами размещены на металлическом шасси. Все органы управления, контрольный прибор, клеммы для подключения источника питания и нагрузки вынесены на лицевую панель.

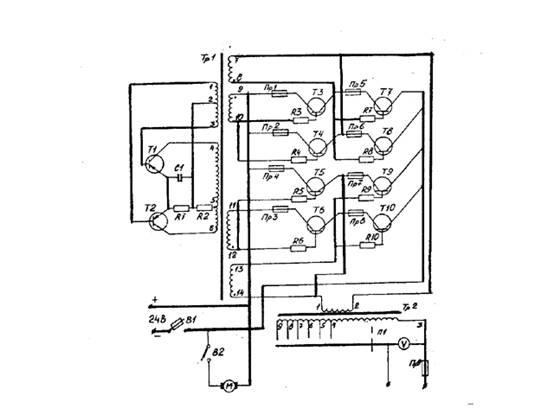

Принципиальная электрическая схема преобразователя |
|
Преимущества перед известными аналогами Надежность при эксплуатации, не создает помех, имеет устойчивость к вибрации. |
|
Стадия освоения Внедрено в производство |
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|
Технико-экономический эффект Повышение КПД в 1,7 раза. |
|
Возможность передачи за рубеж Возможна передача за рубеж |
|
Дата поступления материала 11.02.2002 |
