Результат выполнения конструкторской разработки.

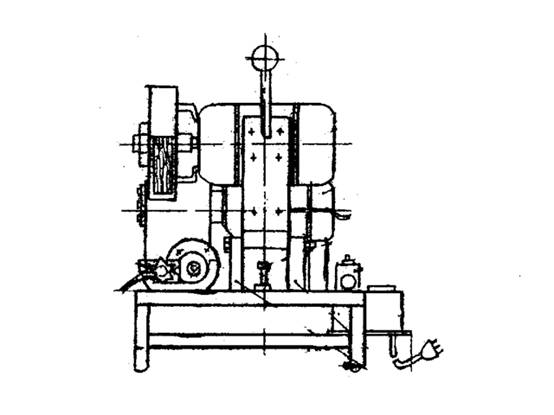

Приспособление состоит из электродвигателя привода щетки (см.рисунок), металлической щетки, насаженной на вал этого двигателя. Электродвигатель закрепляют на пластине, которая поворачивается вокруг оси, установленной в стойках. Подача электродвигателя со щеткой к обрабатываемой шестерне осуществляется рукояткой. Для возвращения электродвигателя в исходное положение служит пружина.

Электродвигатель через редуктор и муфту соединен с ведущей шестерней, которая вращается во втулках полукорпуса насоса. Обрабатываемая шестерня вставляется в полукорпус насоса и приводится во вращение ведущей шестерней.

Для предотвращения перемещения обрабатываемой шестерни в осевом направлении и выскакивания из полукорпуса насоса устанавливают стопорный рычажок.

Управление электродвигателем привода щетки осуществляется со станции управления.

При подводе щетки к обрабатываемой шестерне рычажок включения, соединенный с пластиной, нажимает на кнопку конечного выключателя и включает электродвигатель привода шестерни.

Приспособление для шлифовки острых кромок шестерен гидронасосов
