Номер

24-053-02

Наименование проекта

Микропроцессорная система управления позиционером с двигателем динамического типа

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При позиционировании рабочего органа исполнительного механизма с заданной точностью в электромеханических системах быстродействующих устройств автоматики и вычислительной техники.

Описание

Результат выполнения конструкторской разработки.

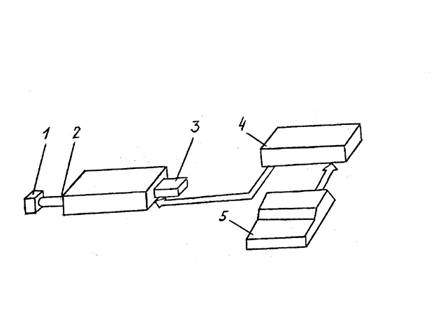

Микропроцессорная система управления позиционером содержит линейный электродинамический двигатель 2 (см.рисунок), подвижная часть которого крепится к рабочему органу 1, встроенный датчик положения 3, микропроцессорную систему управления 4 (МПСУ) и пульт управления 5.

Задающее устройство (ЗУ) формирует код задания на положение рабочего органа и сигнал прерывания для МПСУ, по которому она переходит на начало программы отработки заданного перемещения. МПСУ состоит из центрального процессора, постоянно-запоминающего устройства и интерфейсов, связывающих МПСУ с ЗУ, формирователем кода положения головки и преобразователем, выполненным на транзисторных ключах, включенных по мостовой схеме. В диагональ моста подключается линейный двигатель. Управление транзисторными ключами преобразователя осуществляется непосредственно от МПСУ через интерфейс. Подвижная часть линейного двигателя соединена с импульсным датчиком положения, в качестве которого применен фотоэлектрический датчик. Для работы МПСУ необходим код положения рабочего органа. который выдается формирователем кода по сигналам импульсного датчика положения.

При больших значениях сигнала задание на перемещение двигателем осуществляется по алгоритму, обеспечивающему быстродействие.
