Номер

24-052-02

Наименование проекта

Универсальная приставка для обработки данных экспериментов

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При автоматизации обработки данных и управления экспериментом, обеспеченным аналоговым и цифровым выходами исходной информации.

Описание

Результат выполнения конструкторской разработки.

В качестве процессора универсальной приставки использован микрокалькулятор.

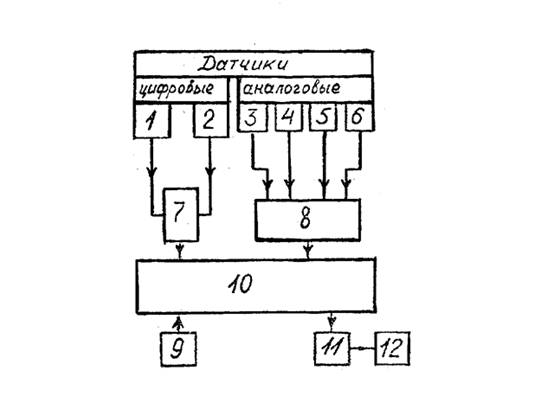

Блок-схема приставки изображена на рисунке. Информация от датчиков 1, 2 в цифровом двоично-десятичном коде 8-4-2-1 в объеме трех десятичных знаков подается на коммутатор цифровой информации 7, в состав которого входят ключи, согласующие выходные уровни цифровых приборов логики типа ТТЛ во входные уровни цифровых каналов микрокалькулятора и дешифратор адресов цифровых каналов. Информация от аналоговых датчиков 3.4.5.6 подается на усилительный блок 8, состоящий из четырех операционных усилителей, выходы которых подключены на соответствующие входы аналоговой информации микрокалькулятора 10.

Программа, вводимая в микрокалькулятор, представляет собой систему команд, позволяющих оперировать с введенной информацией в соответствии с формулами расчета искомых величин.

Результат обработки информации и исходная информация от датчиков выводится на цифропечатающее устройство 12 через блок согласования 11.

Периодический запуск измерительных приборов и микрокалькулятора осуществляется с помощью таймера 9, представляющего собой реле времени с автоматическим запуском.

В качестве датчиков аналоговых сигналов могут использоваться термопары, фотодатчики, измерители перемещений.

В качестве источников цифровой информации могут использоваться любые цифровые приборы: частотомеры, вольтметры, имеющие выход в параллельном коде 8-4-2-1.

Блок-схема приставки
