Результат выполнения конструкторской разработки.

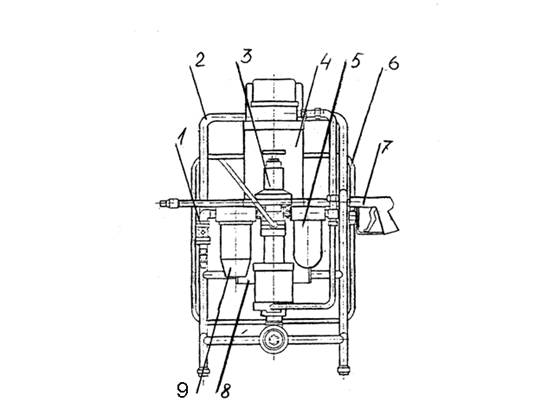

Насос включает каркас 2 (см.рисунок) с кронштейном 8, на котором крепится насос 4, соединенный шлангом 6 высокого давления с гидромонитором 7. Привод насоса работает от сжатого воздуха, проходящего через пневмоблок подготовки.

Пневмоблок состоит из муфтового крана 1, фильтра-влагоотделителя 9, редукционного клапана 3, маслораспылителя 5.

Каркас представляет собой узел, сваренный из труб, с четырьмя обрезиненными опорами, которые служат и виброгасителями.

Кронштейн выполнен из листовой стали и является связующим звеном между каркасом и насосом.

Насос устанавливают на кронштейн и фиксируют винтами.

При работе насоса воздух, пройдя блок подготовки, поступает в пневмораспределитель, который установлен на распределительной плите и соединен с верхней и нижней полостями пневмоцилиндра. Воздух, поступая в одну из полостей, перемещает поршневую группу, которая через шток и тягу включает один из двух пневмораспределителей ПРК, переключающий пневмораспределитель на подачу воздуха в другую полость цилиндра.

При движении поршня вверх моющий раствор из емкости через заборный шланг, впускной клапан поступает в гильзу насоса. При движении поршня вниз впускной клапан закрывается, при этом открывается клапан в поршне гидроцилиндра и раствор по шлангу высокого давления подается в гидромонитор, подающий раствор к очищаемому изделию.

Для очистки раствора на входе насоса установлен сетчатый фильтр.

Насос высокого давления
