Номер

24-035-02

Наименование проекта

Механизированная линия очистки, грунтовки и сушки профильного проката

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При очистке профильного проката от ржавчины, окалины с последующей грунтовкой и сушкой.

Описание

Результат выполнения конструкторской разработки.

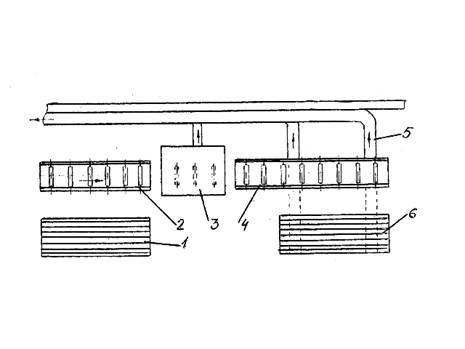

Линия состоит из стеллажа 1 (см.рисунок), загрузочного рольганга 2, дробеметной установки 3, рольганга 4 для грунтовки, вентиляционной системы 5, сушилки 6.

Изделия со стеллажа загружаются краном на загрузочный рольганг. После загрузки рольганга оператор включает привод рольгангов и изделия поступают в дробеметную установку, где под воздействием металлической дроби происходит очистка металла. После выхода изделий из дробеметной установки от конечного выключателя производят ее остановку и дробеметных аппаратов.

Грунтовку производят на рольганге. После грунтовки верхних поверхностей изделия специальными захватами поднимают над рольгангом и производят грунтовку нижних поверхностей.

После грунтовки изделия рядами укладывают на сушилку, разделяют ряды прокладками.

Вентиляционная система предназначена для вытяжки паров растворителя и грунтовой краски с позиций грунтовки и сушки и удаления металлической пыли из дробеметной установки.

С целью удаления мелких частиц грунтовой краски из воздуха в системе вентиляции предусмотрен гидрофильтр.
