Результат выполнения конструкторской разработки.

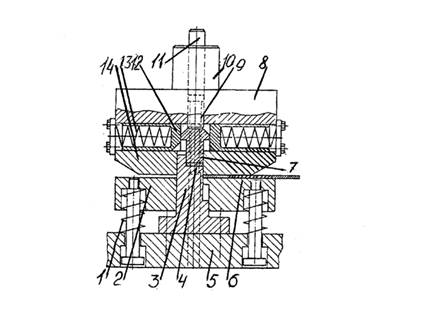

Штамп состоит из нижней 5 (см.рисунок) и верхней 8 плит, связанных между собой направляющими втулками и колонками. На нижней плите установлена пуансономатрица 3 с упором, на которой расположен съемник 2, подпружиненный по отношению к нижней плите пружинами 1. К низу верхней плиты прикреплена матрица 14 с размещенным в ней выталкивателем 7, имеющим буртик со скосами. В верхней плите выполнены пазы, в которых размещены ползуны 12 со скосами и подпружиненными в направлении буртика выталкивателя пружинами 13. В верхней плите и выталкивателе установлены пробивные пуансоны 9. Штамп имеет хвостовик 10 с толкателем 11, воздействующим на выталкиватель.

В верхнем положении ползуна пресса автоматическое устройство подает полосу 6 до упора. При опускании ползуна пресса вниз из полосы вырубается деталь 4 и пробиваются отверстия. Деталь в процессе вырубки прижимается к пуансономатрице с большим усилием, что обеспечивает качественный срез и позволяет производить вырубку узких деталей без междетальных перемычек из толстого материала.

При дальнейшем опускании ползуны зажимают буртик выталкивателя, благодаря чему при подъеме ползуна пресса вверх деталь не запрессовывается в полосу, а поднимается вместе с матрицей вверх, где посредством толкателя и выталкивателя выводится из матрицы и удаляется за пределы штампа сжатым воздухом или манипулятором.

Штамп для вырубки и пробивки
