Номер

24-033-02

Наименование проекта

Пневмосепаратор

Назначение

Для очистки и сортировки зерна и зерновых смесей воздушным потоком.

Рекомендуемая область применения

Сельскохозяйственные предприятия, мукомольно-элеваторная и комбикормовая промышленность.

Описание

Результат выполнения конструкторской работы.

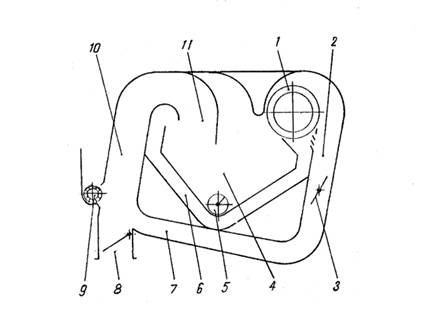

Пневмосепаратор состоит из диаметрального вентилятора 1 (см.рисунок), нагнетательного канала 2 с регулятором расхода воздуха 3, воздухоподводящего канала 7, пневмосепарирующего канала 10 с питателем 9 и отводом 11, осадочной камеры 4, обводного канала 6, патрубка 8 вывода очищенного материала и приспособления 5 для вывода сорных примесей.

При работе зерновая смесь питателем подается в пневмосепарирующий канал. Воздушный поток, создаваемый вентилятором по каналам 2 и 7, поступает в пневмосепарирующий канал и выносит из зерновой смеси легкие примеси в осадочную камеру, которые осаждаются в ней и приспособлением 5 отводятся наружу. При этом часть воздуха, предварительно очищенного от примесей за счет центробежных сил в отводе, еще до поступления в осадочную камеру по обводному каналу подается к вентилятору.

Очищенная от легких примесей зерновая смесь через патрубок отводится за пределы пневмосепаратора. Подачу потребного количества воздуха в пневмосепарирующий канал устанавливают регулятором расхода воздуха.

Схема пневмосепаратора

Преимущества перед известными аналогами

Более качественная очистка зерна воздушным потоком, снижение габаритов и металлоемкости машины.

Стадия освоения

Опробовано в условиях опытной эксплуатации

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение производительности труда на 15%.

Возможность передачи за рубеж

Возможна передача за рубеж
