Установка для испытания электрической прочности изоляции приборов

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При испытании электрической прочности изоляции приборов.

Описание

Результат выполнения конструкторской разработки.

Детали и узлы установки смонтированы в стальном металлическом корпусе. На лицевой панели прибора размещены органы управления, контроля и сигнализации.

Включение установки в сеть производится переключателем В2 (см.рисунок). Напряжение 220 В подводится к установке через замкнутые контакты микропереключателя В 1 испытательной высоковольтной камеры при закрытой крышке и поступает на автотрансформатор А тр. Включение напряжения сети через автотрансформатор позволяет плавно изменить напряжение от 0 до 127 В, которое через амперметр А и нормально замкнутые контакты реле Р 1 поступает на первичную обмотку повышающего трансформатора Тр. Одновременно с дополнительной обмотки автотрансформатора напряжение 24В поступает на лампу Л 1, которая загорается и сигнализирует о включении установки. Со вторичной обмотки повышающего трансформатора высокое напряжение 0 - 3000 В через нормально замкнутые контакты КН, катушку a и высоковольтный провод поступает на клемму высоковольтной испытательной камеры. При нажатии кнопки К н напряжение поступает через миллиамперметр mА, который показывает ток нагрузки. Высокое напряжение контролируется по киловольтметру К v, который через добавочное сопротивление r g подключено параллельно клеммам высоковольтной камеры.

Испытуемый прибор помещают в высоковольтную камеру и соединяют его с высоковольтной клеммой камеры и клеммой заземления. Подключая установку к сети, устанавливают величину напряжения согласно техническим условиям испытываемого прибора, наблюдают за показаниями приборов контроля в течение 1 мин., а затем плавно снижают напряжение до 0.

При плохой изоляции или пробое высокое напряжение автоматически снимается, при этом стрелки всех измерительных приборов падают до нуля и загорается красная лампа с надписью "пробой", при этом повторное включение установки для подачи высокого напряжения возможно лишь при отключении установки, для чего выключатель ставят в положение "Выкл".

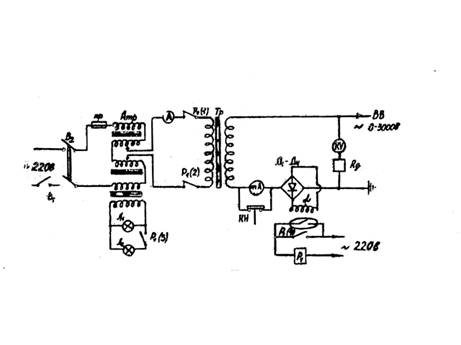

Принципиальная схема установки:

В 2 - выключатель ТП1-2; В 1 - микропереключатель Д/13; П р - предохранитель ПК-45-5А; Атр - автотрансформатор; Тр - трансформатор напряжения; Р 1 - реле ПЭ 20УЗ; А - амперметр; mА - миллиамперметр; кv - киловольтметр; Д1 - Д4 - диоды (4 шт.); Л 1 - Л 2 - лампочки коммутаторные; rg- резистор МПТ-2-150 кОм (14 штук); Кн - кнопка КНЗ; a - катушка (диаметр 7 мм; длина 30 мм, 800 витков)

Преимущества перед известными аналогами

Надежность в эксплуатации, конструктивная простота устройства.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Снижение трудоемкости в 2 раза.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

25.01.2002
