Номер

24-028-02

Наименование проекта

Станок фуговальный односторонний

Назначение

Снижение трудоемкости.

Рекомендуемая область применения

При продольном фуговании заготовок из древесины хвойных и лиственных пород по плотности и под углом с влажностью не более 15%.

Описание

Результат выполнения конструкторской разработки.

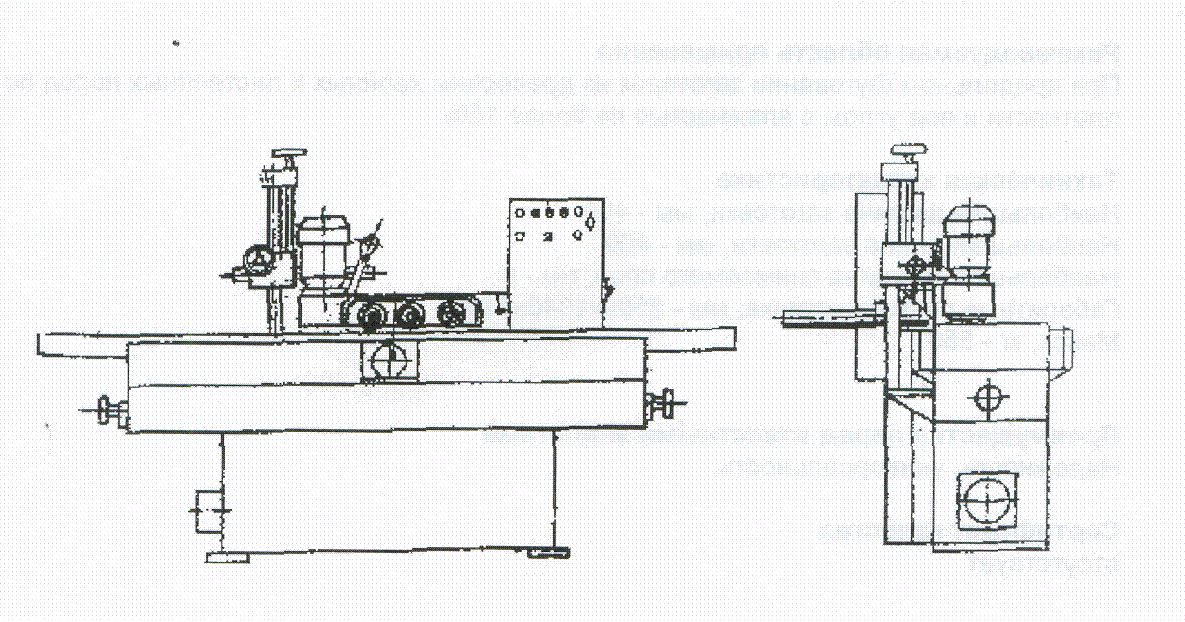

Станок включает станину (см.рисунок), столы - передний и задний, ножевой вал, линейку, электрооборудование, автоподатчик.

Кинематические цепи осуществляют: вращение ножевого вала, перемещение столов.

Электродвигатель приводит во вращение ножевой вал клиновыми ремнями через шкивы. Натяжение ремней осуществляется вертикальным перемещением подмоторной плиты. Ременная передача закрыта ограждением.

Регулирование переднего и заднего столов станка по высоте осуществляется рычажно-винтовыми механизмами с помощью маховичков.

Направляющая линейка может перемещаться поперек столов в зависимости от ширины обрабатываемой заготовки и может быть установлена на требуемый угол в вертикальной плоскости.

Торможение ножевого вала осуществляется электродинамическим способом.

Автоподатчик состоит из двух узлов - штатива и подающего устройства. Посредством штатива подающее устройство закрепляется и устанавливается на станке в требуемом положении относительно ножевого вала и стола.
