Номер 24-027-02 |
|||
|
Наименование проекта Станок для заточки инструмента |
|||
|
Назначение Снижение трудоемкости. |
|||
|
Рекомендуемая область применения При заточке режущего инструмента (сверл, резцов, фрез), а также для выполнения слесарных работ. |
|||
|

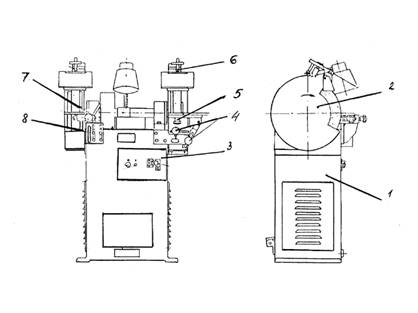

Описание Результат выполнения конструкторской разработки. Станок включает станину 1 (см.рисунок), заточную головку 2, электрооборудование 3, болты фиксации кронштейна, рукоятки фиксации поворота и перемещения стола. Станина станка представляет собой жесткую литую коробку. В верхней части станины установлена заточная головка. В нише станины размещен электрошкаф. На станине станка установлено запирающее устройство вводного автомата, к которому прилагается специальный ключ. Вал монтируется на шарикоподшипниках, размещенных в опорах. Опоры крепятся к станине. На концах вала с наружным базирующим конусом закреплены неподвижные фланцы 8, на которых устанавливаются шлифовальные круги 7. Шлифовальные круги зажимаются фланцами 4 и 5. Между фланцами и инструментом установлены прокладки 6. Во фланцах выполнены пазы, в которых расположены балансировочные грузики. Вращение вала осуществляется от электродвигателя клиноременной передачей. Инструменты закрыты защитными кожухами с крышками и козырьками.
Станок для заточки инструмента |
|||
|
Преимущества перед известными аналогами Универсальность, конструктивная простота. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 2 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 28.01.2002 |
