Номер 24-021-02 |
|||
|
Наименование проекта Универсальный гидравлический стенд СГУ |
|||
|
Назначение Снижение трудоемкости. |
|||
|
Рекомендуемая область применения При демонтаже муфт, шкивов, шестерен, звездочек, подшипников и других деталей с валов электродвигателей и генераторов. |
|||
|

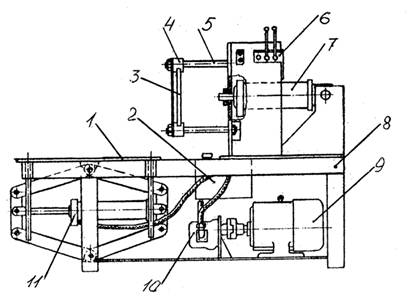

Описание Результат выполнения конструкторской разработки. Стенд состоит из станины 8 (см.рисунок), на которой смонтированы подъемный стол 1, электродвигатель 9, масляный насос 10, масляный бак 2, гидрораспределитель 6, силовой гидроцилиндр 7, специальный захват и пусковая электроаппаратура. Подъем и опускание стола производится гидроцилиндром 11. Захват выполнен в виде установленных на шпильках 5 двух направляющих 4, в пазы которых вставляют сменные пластины 3. Электродвигатель или генератор, с вала которого нужно снять муфту, устанавливают на стол, включают масляный насос, подъемом или опусканием стола ось вала электродвигателя с муфтой совмещается с осью штока силового гидроцилиндра, сменные пластины захвата сдвигаются за снимаемой деталью до упора. После включения силового гидроцилиндра производится снятие детали. Для снятия деталей с валов малых диаметров на шток силового гидроцилиндра устанавливают сменный наконечник.
Универсальный гидравлический стенд СГУ |
|||
|
Преимущества перед известными аналогами Надежность, конструктивная простота. |
|||
|
Стадия освоения Опробовано в условиях опытной эксплуатации |
|||
|
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||
|
Технико-экономический эффект Снижение трудоемкости в 1,7 раза. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.01.2002 |
