Результат выполнения конструкторско-технологической работы.

Зернокомплекс на базе зерносушилки М819 (Польша) и зерноочистительного оборудования фирмы "Кимбрия Юнигрейн" (Дания) предназначен для приема, предварительной очистки, сушки и очистки до семенных кондиций зерновых и зернобобовых культур. На зернокомплексе имеется отдельная технологическая линия протравливания семян мокрым или сухим способом с помощью протравливателя фирмы "Хайд" (Австрия).

Зернокомплекс состоит из технологически увязанных между собой приемного бункера с аэрожелобом, машины предварительной очистки Дельта 144 1 производительностью 50 т/ч, машины вторичной очистки Дельта 116 производительностью 10 т/ч, триерного блока Н Р 10020 производительностью 10 т/ч, химического протравливателя В4 производительностью 4 т/ч, двух норий ЕС8 производительностью 50 т/ч, трех норий ЕС5 производительностью 10 т/ч, зерносушилки М819 производительностью 20 пл т/ч, бункеров для фракций зерна и отходов, металлоконструкций здания.

Зернокомплекс работает следующим образом.

Зерновой ворох самосвальным автотранспортом выгружается в приемный бункер с аэрожелобом 2 (см.рисунок). Воздушным потоком, создаваемым вентилятором 1, зерновой ворох транспортируется в норию ЕС8 3, которая подает его в машину Дельта 144 1 4 на предварительную очистку. Отходы от машины 4 самотеком поступают в бункер влажных отходов 5, а очищенное зерно - в норию 6 сушилки 7 М819. Нория 6 загружает зерно в сушилку 7. После сушки зерно норией 8 ЕС8 направляется в бункер резерва сухого зерна 9. Из бункера 9 норией 10 ЕС5 сухое зерно дозированно подается в машину 12 Дельта 116 на очистку и сортирование. Отходы от машины 12 самотеком направляются в бункер фуража 11, а очищенное зерно - в норию 13 ЕС5. Норией 13 зерно подается в триерный блок 15 Н Р 10020. Короткие примеси от триера 15 направляются в бункер 11, а длинные - в секцию фуража 14. Очищенные семена самотеком направляются в бункер семян 16.

Отделение протравливания зерна работает следующим образом.

Семена самосвальным автотранспортом выгружают в приемный бункер 17, откуда норией 18 ЕС5 через компенсирующий бункер 19 дозированно подают в протравливатель 20 В4. Протравленные семена поступают в бункер готового продукта 21. Предусмотрена возможность затаривания семян после протравливателя 20 в мешки.

Зернокомплекс смонтирован и пущен в работу в 2001 г. в колхозе "Зерновой" Малмыжского района Кировской области.

Весь объем проектных и строительно-монтажных работ с обкаткой и сдачей "под ключ" выполнило ООО "НТЛ".

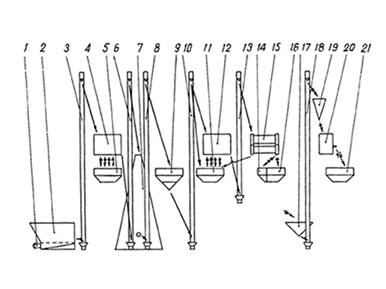

Технологическая схема зернокомплекса
