Результат выполнения конструкторско-технологической работы.

Универсальная семяочистительная машина СВУ-5А (см.рисунок) предназначена для вторичной очистки и сортирования семян различных сельскохозяйственных культур. После проведения изменений в конструкции возможно использование ее в качестве машины предварительной очистки семян зерновых и трав.

Для этого в приемном бункере 4 устанавливают разравнивающее устройство 5 со шнеком, которое как активный механизм предотвращает зависание влажного материала, и более равномерно распределяет его по всей ширине машины. Изменяют угол установки скатной доски 17 для возврата материала, прошедшего сквозь решето Б ₂, к началу решета Г ₂ для дальнейшей обработки.

Для улучшения схода влажного материала по решетным плоскостям угол наклона решетного стана увеличивают до 8 ^о. При работе машины СВУ-5 в режиме предварительной очистки верхняя решетная плоскость, отделяя часть крупных примесей, позволяет разгрузить среднюю решетную плоскость и получить производительность на пшенице 15…20 т/ч, на семенах трав 1…2,5 т/ч.

Для улучшения схода фракций при повышенной производительности увеличивают глубину и угол наклона днища лотков, высоту входного окна второго пневмосепарирующего канала, что влечет за собой увеличение его (канала) высоты.

Технологический процесс, выполняемый машиной СВУ-5 в режиме предварительной очистки, протекает следующим образом.

Привезенный с поля зерновой ворох подается норией в разравнивающее устройство приемного бункера, в котором поступивший материал равномерно распределяется по ширине машины. Питающим валиком 3 зерновой ворох направляется в первый пневмосепарирующий канал 1, из которого очищенный от пыли и легких примесей потоком воздуха, созданным вентилятором 10, поступает на первую решетную плоскость решетного стана для отделения крупных примесей и удаления их сходом через лоток 18. Материал, прошедший через отверстия решет Б ₁ и Б ₂ первой решетной плоскости, поступает на решета Г ₁ и Г ₂ средней решетной плоскости, отверстия которых подобраны так, чтобы выделить из зерновой смеси оставшиеся крупные примеси, идущие сходом в лоток 15, а проход падает на решета В ₁ и В ₂ нижней решетной плоскости, отделяющие мелкие примеси и щуплое зерно. Сход с решета В ₂ поступает во второй пневмосепарирующий канал 13, где происходит выделение воздушным потоком оставшихся легких примесей и части семян основной культуры (легкие, щуплые, битые семена), так как скорость воздуха на втором канале устанавливается выше, чем в первом. Чистые семена основной культуры выводятся из машины и направляются на дальнейшую переработку. В зависимости от размеров семян основной культуры и засорителей возможно объединение сходов с решет Г ₂ и В ₂, или направление схода с решета Г ₂ во второй пневмосепарирующий канал, а схода с решета В ₂ - в лоток 14. Для этого лотки 14 и 15 оборудованы поворотными заслонками.

Легкие примеси, дробленое зерно, поступившее из первого 1 и второго 13 пневмосепарирующих каналов в осадочную камеру 7, шнеком 19 удаляются из нее. Щуплое зерно и зерновая примесь по дну решетного стана выводятся в лоток 15.

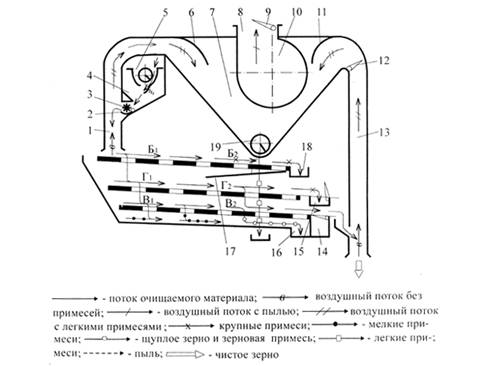

Универсальная семяочистительная машина СВУ-5А

в режиме предварительной очистки
