Результат выполнения конструкторско-технологической работы.

Так как зерновой ворох, поступающий с полей, имеет высокую влажность, необходима его искусственная тепловая обработка. Подогрев теплоносителя осуществляется электрокалориферами и в топках, работающих на жидком топливе или газе. В результате этого из-за высоких цен на энергоносители значительно увеличиваются затраты на получение зерна и семян.

Предлагаемая система перевода топочных агрегатов на твердое топливо местного производства (торф, дрова и т.д.) при применении в районах, где имеется много отходов лесопильного и лесозаготовительного производств, позволяет существенно снизить эти затраты.

Система предусматривает следующие изменения в конструкции топочного агрегата ТБ-1,5 (ТБ-0,75) (см.рисунок):

- демонтаж топливной аппаратуры и шкафа управления топочного блока;

- вырезание передней торцевой стенки на камере сгорания 3;

- установка экрана 5 (Н=0,3 диаметра камеры сгорания, l=400…600 мм) и колосников 10 от котла КВ-300Т внутри камеры сгорания (для ТБ-1,5 - 8 шт.);

- изготовление и установка стенки с топочной дверкой 11 и дверкой поддувала 8 вместо вырезанной передней стенки камеры сгорания;

- монтаж вентилятора-дымососа 1 с регулировочными заслонками в нижней части дымовой трубы 2 на выходе топочных газов из теплообменника 4.

Агрегат на твердом топливе работает следующим образом.

В камеру сгорания загружают топливо, разжигают (не применять для розжига нефтепродукты). Затем включают дымосос и вентилятор сушилки. Холодный воздух в камеру сгорания поступает через дверку поддувала и через отверстия колосников попадает в зону горения топлива. Раскаленные газы нагревают камеру сгорания, огибая экран, проходят через теплообменник, нагревая его стенки и охлаждаясь, и выбрасываются вентилятором-дымососом через дымовую трубу наружу. На дымовую трубу необходимо установить искрогаситель.

Экран устанавливают для того, чтобы продукты сгорания (зола и угли) не попадали в теплообменник. Холодный воздух, засасываемый вентилятором сушилки, омывает раскаленные стенки камеры сгорания, теплообменника, нагревается и поступает в зону сушки.

Температуру теплоносителя регулируют путем открытия дверки поддувала, заслонок, изменяющих тягу вентилятора-дымососа, и отключением вентилятора-дымососа (работа на естественной тяге). Контроль температуры производят по термометру, датчик которого устанавливают в воздуховод после топочного агрегата.

- холодный воздух; - теплый воздух; - топочные газы

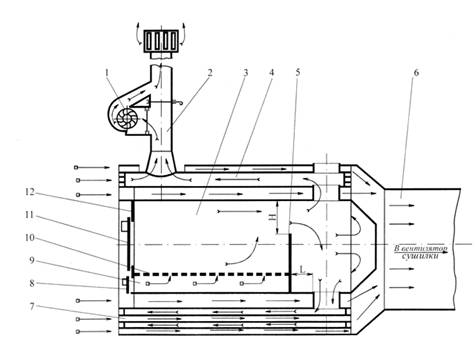

Схема работы топочного блока ТБ-1,5 на твердом топливе:

1 - вентилятор-дымосос; 2 - труба дымовая; 3 - камера сгорания; 4 - теплообменник; 5 - экран; 6 - воздуховод; 7 - труба в теплообменнике; 8 - дверка поддувала; 9 - поддувало; 10 - колосник; 11 - дверка топочная; 12 - стенка камеры сгорания
