Результат выполнения конструкторской разработки.

Принцип действия устройства заключается в квантовании импульсов перенапряжений по уровню, селекции уровня по наибольшему значению и фиксации его при помощи счетчика.

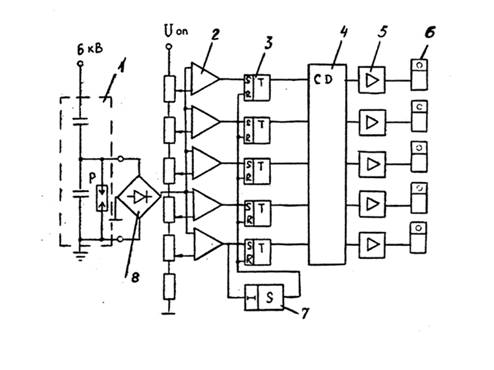

Устройство включает регистратор перенапряжений, который подключается к токоведущей шине через емкостной делитель напряжения 1 (см.рисунок).

Выпрямительный мост 8 обеспечивает срабатывание регистратора в оба полупериода напряжения промышленной частоты. К его выходу подключены параллельно соединенные входы компараторов 2 напряжения. Вторые входы подключены к опорному напряжению через последовательно соединенные переменные резисторы. Компаратор осуществляет переключение уровня входного напряжения, когда изменяющийся во времени входной сигнал превысит величину опорного напряжения.

Выходы компараторов напряжения присоединены к установочным входам триггеров 3, срабатывающих при переключении компараторов. Для возврата триггеров в исходное состояние служит ждущий мультивибратор 7, запускаемый от компаратора низшего уровня. Своим выходом мультивибратор присоединен к обнуляющим входам триггеров. Длительность его импульса на выходе выбирается равной времени срабатывания, используемого в устройстве счетчика.

Роль триггера и ждущего мультивибратора в данном устройстве заключается в согласовании времени срабатывания счетчика с длительностью импульса перенапряжения.

Выходы триггеров подключены к шифратору приоритета 4 - логическому устройству, пропускающему импульс на срабатывание счетчика, соответствующего уровню перенапряжения. Выходной импульс шифратора подается на усилитель 5 и подсчитывается счетчиком 6.

При возникновении на исследуемом участке сети импульс перенапряжения через делитель и выпрямительный мост поступает на инвертирующие входы компараторов. Под воздействием этого импульса срабатывают все компараторы, уровни которых ниже, чем амплитуда импульса, что вызывает опрокидывание соответствующих триггеров и одновременный запуск ждущего мультивибратора. Через заданное время последний формирует импульс, который возвращает срабатывающие триггеры в исходное состояние.

Таким образом, на выходе триггеров синхронно с импульсами перенапряжения будут появляться импульсы с заданной длительностью, соответствующей времени срабатывания счетчиков. Благодаря шифратору приоритета срабатывает только один счетчик импульсов, уровень которого соответствует уровню регистрируемого перенапряжения.

Регистратор перенапряжений выполнен на интегральных микросхемах.

Для упрощения настройки на заданный уровень срабатывания в устройство введен специальный блок настройки, включающий в себя генератор коротких импульсов и амплитудный вольтметр.
