Номер

24-001-02

Наименование проекта

Устройство для стабилизации частоты вращения двигателя

Назначение

Повышение надежности при эксплуатации.

Рекомендуемая область применения

При стабилизации частоты вращения выходного вала двигателя в лентопротяжных механизмах и т.д., в электромеханических устройствах систем управления электроприводов постоянного тока.

Описание

Результат конструкторской разработки.

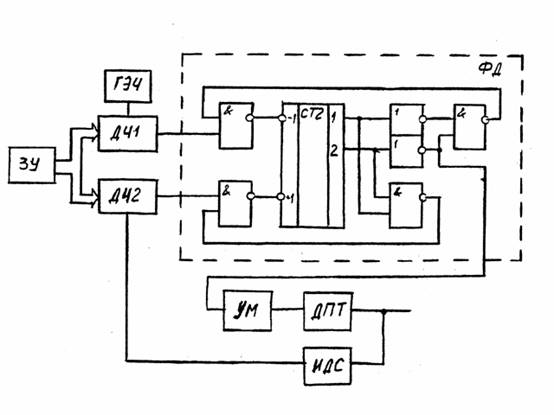

Устройство для стабилизации частоты вращения выходного вала двигателя содержит генератор эталонной частоты Д41 и Д42 (см. рисунок), фазовый дискриминатор ФД, усилитель мощности УМ, двигатель постоянного тока ДПТ, импульсный датчик скорости ИДС. В качестве генератора эталонной частоты используется кварцевый генератор, вырабатывающий импульсы прямоугольной формы.

Для согласования ФД, наиболее устойчивая работа которого наблюдается в диапазоне частот от 400 Гц до 1000 Гц, с генератором эталонной частоты и для задания требуемой частоты вращения ДПТ используется Д41, управляемый кодом ЗУ. Делитель частоты вырабатывает задающие импульсы короткой длительности, положительной полярности, которые через элемент И-НЕ поступают на вычитающий вход реверсивного счетчика ФД.

Фазовый дискриминатор осуществляет пропорциональное управление среднего напряжения питания двигателя в функции угла рассогласования между импульсами задания с Д41 и импульсами обратной связи с Д42.

Двигатель постоянного тока управляется усилителем мощности, входным сигналом которого является напряжение с выхода фазового дискриминатора.

Измерение действительного значения частоты вращения ДПТ осуществляется импульсным датчиком скорости, в качестве которого используется фотоэлектрический датчик скорости.

Для согласования частоты импульсов обратной связи с частотой задающих импульсов используется Д42, управляемый кодом ЗУ. В качестве ЗУ применяется декадный переключатель.
