Результат выполнения конструкторской разработки.

Основным элементом аппарата является двухступенчатый водоструйный насос с динамическим ультразвуковым излучателем, установленным на камере смешения водоструйного насоса второй ступени. Такая конструкция аппарата обеспечивает более высокую степень смешения хлора с водой за счет многостадийности этого процесса. Кроме того, водоструйные насосы создают разряжение во всей газовой системе после испарителя хлора, устраняя выделение хлора в окружающую среду.

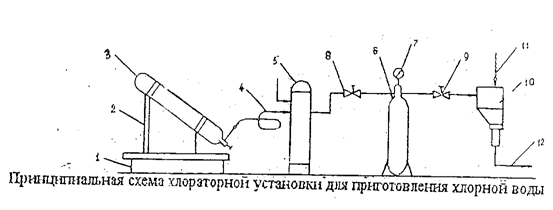

Принципиальная схема установки изображена на рисунке.

Расходная емкость с жидким хлором 3 устанавливается на весах 1 на специальной подставке 2 вентилем вниз. Жидкий хлор по трубопроводу с компенсатором 4 отводится в испаритель 5, в рубашку которого подается горячая вода.. Образовавшийся хлоргаз проходит грязевик 6, в котором задерживаются пыль и другие содержащиеся в нем загрязнения. Давление хлоргаза контролируется манометром 7. Для отключения хлоратора служит вентиль 8. Расход хлоргаза регулируется вентилем 9. В гидродинамическом смесителе 10 происходит интенсивное смешение хлоргаза с водой, подаваемой по трубопроводу 11 и растворение его. При этом обеспечиваются создание вакуума в системе хлоратора и подача хлорной воды по трубопроводу 12 к месту ввода.
