Автогазовый выключатель нагрузки типа ВНПР-10/400-20

Назначение

Коммутация под нагрузкой цепей трехфазного тока частотой 50-60 Гц номинальным напряжением от 3 до 10 кВ и номинальным током 400А с заземленной или изолированной нейтралью.

Рекомендуемая область применения

Комплектные трансформаторные подстанции (КТП), камеры стационарные одностороннего обслуживания (КСО), шкафы комплектных распределительных устройств (КРУ).

Описание

Результат выполнения конструкторской разработки.

Выключатель относится к коммутационным аппаратам, снабженным автогазовым дугогасительным устройством.

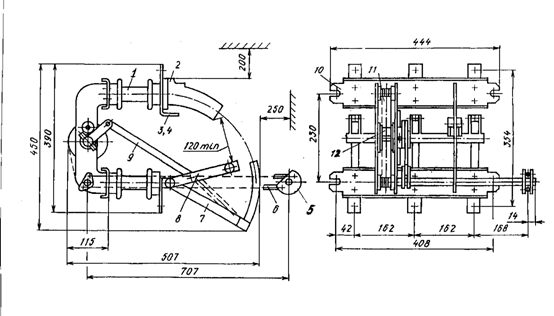

Выключатель типа ВНПР-10/400-20 (см. рисунок) содержит: опорные изоляторы 1, дугогасительную камеру 2 с вкладышами, неподвижные 3,4 и подвижные 7,8 контакты, поводок 5, тягу 6,9, раму 10, пружины 11 и подвижной рычаг 12.

Принцип работы выключателя основан на гашении электрической дуги, возникающей при размыкании дугогасительных контактов, потоком газа, образующегося в результате воздействия высокой температуры дуги на вкладыши камеры.

Работа встроенного пружинного привода, имеющего вид двуплечего подвижного рычага с двумя пружинами, основана на принципе «перекидывающихся» через нулевое положение пружин. Приводной двуплечий подвижный рычаг совершает качательное движение на угол 180 град. При этом на угле от О до 90 град. Пружины заводятся, а на остальном угле от 90 град. До 180 град разряжаются, совершая процесс включения или отключения.

Первыми включаются главные контакты, а затем неподвижные дугогасительные контакты. Контакты во включенном положении удерживаются собачкой.

Отключение производится также пружинами через подвижный рычаг и изоляционные тяги. При этом первыми отключаются главные контакты, после чего начинается размыкание дугогасительных контактов.
