Результат выполнения конструкторской разработки.

Устройство содержит корпус с основной камерой и выпускным каналом, тангенциально установленный камере подводящий патрубок, размещенную в камере с возможностью свободного вращения турбинку в виде ступицы с наклонными лопастями и соединенный со ступицей и выходящий за пределы камеры вал, на свободном конце которого установлен рассекатель. С целью ускорения отмывки обрабатываемых поверхностей путем получения мощной завихренной струи, корпус выполнен с дополнительной камерой, сообщенной с подводящим патрубком и охватывающей свободный конец вала, и отводным патрубком, сообщенным с основной камерой, при этом выпускной канал выполнен по оси вала и сообщен с полостью дополнительной камеры радиальными отверстиями.

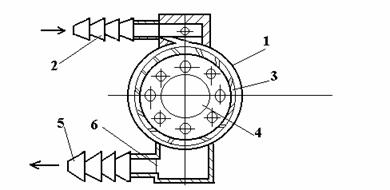

Жидкость подается в основную камеру 1 через патрубок 2, приводит во вращение турбинку 3 с валом 4 и отводится через патрубок 5. Часть жидкости из патрубка 2 поступает через отверстия в дополнительную камеру, проходит через радиальные отверстия в выпускной канал, выполненный на вале 4, приобретает вращательное движение, поступает к рассекателю 6 и распыляется в виде мощной закрученной струи жидкости.

Снабжение устройства дополнительной сообщенной с подводящим патрубком камерой, охватывающей свободную часть вала, выполнение выпускного канала в вале и снабжение основной камеры отводящим патрубком позволяет снизить гидродинамическое сопротивление в основной камере, обеспечивает высокую скорость вращения турбинки и завихрение выпускаемой струи жидкости.
