Инновации бизнесу. Резцы с напаянным алмазом

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

15-083-02

Наименование проекта

Резцы с напаянным алмазом

Назначение

Резание металлических деталей

Рекомендуемая область применения

Обработка металлических деталей

Описание

Результат выполнения конструкторской разработки.

Алмазный резец предназначен для чистового точения сквозных отверстий в деталях из цветных металлов и их сплавов, а также неметаллических материалов. Крепление алмаза в резце осуществляется пайкой или методом порошковой металлургии.

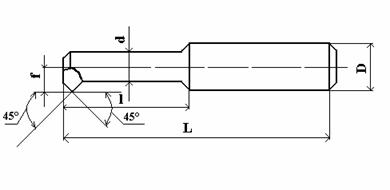

Обозначение исполнения резца	Основные размеры, мм
Обозначение исполнения резца	d	l	d	l	f
2140-0201	6	40	6	10	3
2140-0202	8	40		15
2140-0203	10	60		20
2140-0204	12	80	8	25	4
2140-0205	16	100	10	30	5
2140-0206	20	125	12	40	6

Рекомендуемыережимы работы резцами

из кристаллов природных алмазов

Обрабатываемый материал	Скорость резания, м/мин	Продольная подача, мм/об	Глубина резания, мм	Шероховатость обработанной поверхности,ra, мкм
Алюминий и его сплавы	400ё700	0,01ё0,06	0,01ё0,2	0,01ё0,16
Бронза	250ё600	0,02ё0,04	0,03ё0,2	0,08ё0,32
Латунь	400ё700	0,02ё0,06	0,03ё0,06	0,02ё0,32
Баббит	400ё500	0,01ё0,05	0,05ё0,2	0,08ё0,32
Медь	300ё500	0,01ё0,04	0,01ё0,2	0,01ё0,16
Оргстекло	300ё500	0,02ё0,03	0,05ё0,3	0,02ё0,32
