Номер

15-073-02

Наименование проекта

Правящие алмазные иглы

Назначение

Правка шлифовальных кругов

Рекомендуемая область применения

Инструментальное производство

Описание

Результат выполнения конструкторской разработки.

Алмазные иглы предназначены для правки однониточных резьбошлифовальных кругов при шлифовании высокоточных резьбовых соединений.

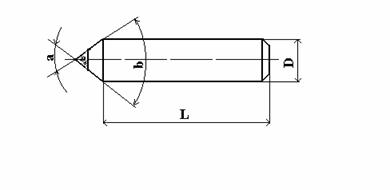

Алмазные иглы изготавливаются кратностью 0,11ё0,20 согласно приведенной в таблице размерам.

Обозначение	Основные размеры
	d, mm	l, mm	a°	b°
3908-0031	6,0	35,0	60±10	50±10
3908-0033			90±10	80±10
3908-0035	8,0		60±10	50±10
3908-0036
3908-0037			90±10	80±10
3908-0038
3908-0039	9,5	50,0	60±10	50±10
3908-0040
3908-0042			90±10	80±10
3908-0044
3908-0045	10,0		60±10	50±10
3908-0047
3908-0048			90±10	80±10
3908-005-

Преимущества перед известными аналогами

Особый состав компонентов алмазного слоя

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Срок годности инструмента увеличен на 15%

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.03.2002
