Результат выполнения конструкторской разработки.

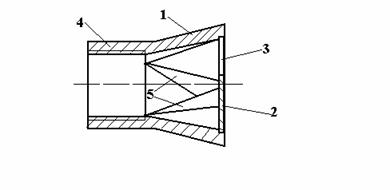

Вращающаяся гидронасадка содержит корпус 1 с торцовой стенкой 2 и щелевыми каналами 3 в ней, выполненные в форме сектора с радиально расположенными стенками и сообщающимися между собой, и штуцер 4 подвода жидкости. Угол между осями каждых двух соседних щелевых каналов 3 равен 360°/n, гдеn- число каналов. Гидронасадка также снабжена направляющими лепестковыми элементами 5, размещенными в корпусе 1 перед щелевыми каналами 3 по ходу движения жидкости, причем количество направляющих лепестковых элементов соответствует количеству щелевых каналов.

Гидронасадка работает следующим образом. При подаче жидкости через штуцер 4 в корпус 1, лепестковые элементы 5 направляют жидкость в щелевые каналы 3 и она под давлением, не встречая преграды , вытекает из гидронасадки, образуя струю, которая в поперечном сечении имеет звездчатую форму с тремя радиальными лучами. Размещение в корпусе гидронасадки направляющих лепестковых элементов повышает ударное усилие струи моющей жидкости и повышает производительность устройства без дополнительного расхода энергии.
