Результат выполнения конструкторской разработки.

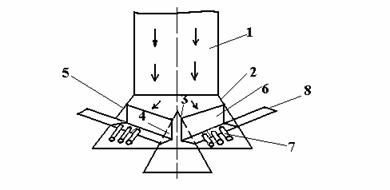

Устройство для раздачи приточного воздуха содержит воздуховод 1 с диффузором 2 и коаксиально расположенный по оси последнего полый конус 3 с окнами 4. На боковой стенке диффузора 2 выполнены отверстия 5, повторяющие форму окон 4 на боковой стенке конуса 3. Между диффузором 2 и конусом 3 установлены радиальные патрубки 6, закрепленные на их боковых стенках по периметру окон 4 и отверстий 5. Отверстия 5 и окна 4 имеют форму треугольников, основания которых расположены в плоскости, перпендикулярной оси диффузора 2, а патрубки 6 - форму призмы. Основания радиальных патрубков 6 выполнены с перфорацией и снабжены проточными телескопическими насадками 7, установленными в отверстиях перфорации. Устройство может быть снабжено задвижками 8, установленными в радиальных патрубках 6 вдоль их основания.

Устройство работает следующим образом. При обтекании наружным воздухом радиальных патрубков 6 в донной области за патрубком образуются зоны разряжения. В результате выполнения оснований стенки патрубка 6 перфорированными и под действием перепада давления внутренний воздух помещения поступает по радиальному патрубку 6 во внутреннюю зону воздушной струи. При продольном перемещении задвижки 8 относительно патрубка 6 происходит изменение площади отверстий перфорации для перехода внутреннего воздуха, что влияет на степень смешения наружного воздуха с внутренним.

В результате закрепления в отверстиях перфорации оснований радиальных патрубков (например, посредством резьбового соединения) насадков 7 различной длины можно расширить диапазон регулирования степени смешения наружного воздуха с внутренним за счет перепада давления между зоной разрежения и внутренним воздухом помещения.
