Результат выполнения конструкторской разработки.

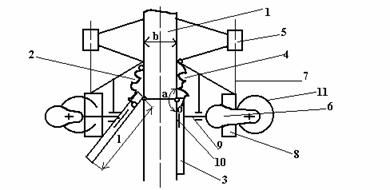

Воздухораспределитель содержит корпус 1 прямоугольного сечения с воздуховыпускным патрубком 2 и шарнирно присоединенные к патрубку 2 с противоположных сторон направляющие поворотные щитки 3 с индивидуальными приводными механизмами 4. Щитки 3 закреплены в выходном сечении патрубка 2 и установлены с возможностью поворота относительно внутренней поверхности патрубка 2 на угол , равный 180-220°, причем щитки 3 выполнены длинойlв 3-4 раза большей, чем ширинаbвыходного сечения патрубка 2.

Приводной механизм щитков 3 состоит из электродвигателя 5, профилированного кулачка 6, вращающейся штанги 7, червячного механизма 8, штанги 9, движущейся в пазах и имеющий шарнирно закрепленный башмак 10, перемещающийся в направляющих пазах щитка 3. Под действием пружины 11 штанга 9 поджимается к кулачку 6.

Воздухораспределитель работает следующим образом. При работе электродвигателя 5 вращается связанная с ним штанга 7, на другом конце которой закреплен червячный механизм. При вращении червячного механизма 8 и профилированного кулачка 6 последний приводит в возвратно-поступательное движение штангу 9, перемещающуюся в пазах кронштейна корпуса 1, при этом шарнирно закрепленный башмак 10 перемещается в направляющих пазах щитка 3, приводя щиток в движение.

Приточный воздух, истекая из воздуховыпускного патрубка 2, искривляется и настилается под действием эффекта Коанда с незначительным силовым воздействием на один из щитков 3, имеющих в данный момент времени меньший угол наклона относительно внутренней поверхности патрубка 2, что ведет к изменению направления истекающей струи воздуха в помещении. При параллельном расположении щитков относительно оси патрубка воздух подается на рабочие места свободной компактной струей.
