Результат выполнения конструкторской разработки.

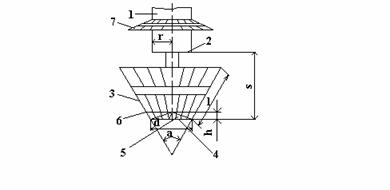

Воздухораспределитель содержит приточный патрубок 1, соосно расположенный на его входе 2 отражатель, выполненный в виде полого усеченного конуса 3 с заглушенным меньшим основанием 4, установленный на последний внутри конуса 3 конусный рассекатель 5, направленный вершиной 6 к выходу 2 патрубка 1, и размещенный на его наружной поверхности отражательный козырек 7. Конус 3, рассекатель 5 и козырек 7 выполнены составными из дугообразных трапециевидных пластин, расположенных с перекрытием относительно друг друга, причем пластины конуса 3 и рассекателя 5 закреплены по периметру меньшего основания 4 конуса 3, а пластины козырька 7 - на приточном патрубке 1. Конус 3 имеет угол при вершине, не превышающий 60°, а длинаlего образующей высотаhрассекателя 5 и диаметрdменьшего основания 4 конуса 3 определяется соответственно из уравнений:

l=(2,5 - 3,0) r;

h 0,5 r;

d = 2 r + (0,30 - 0,44) s,

гдеr- радиус приточного патрубка 1 на выходе 2;

s -расстояние от выхода 2 приточного патрубка 1 до меньшего основания 4

Воздухораспределитель работает следующим образом. Приточный воздух поступает из патрубка 1 внутрь полого усеченного конуса 3, где основная струя воздушного потока разворачивается с потерей скорости на развороте у конического рассекателя 5 и полого усеченного конуса 3.

Отражательная струя искривляется и замыкается на основную струю в результате эжекционных свойств струй, при этом образуются замкнутые циркуляционные зоны, в которых происходит потеря значительной части кинетической энергии и скорости воздушного потока.

У отражательного козырька 7 струя воздуха разворачивается с дальнейшим понижением скорости воздушного потока и затем подается в помещение в заданном направлении и необходимой подвижностью.
