Результат выполнения технологической разработки.

Основными компонентами системы являются: измерительно-управляющие контроллеры серииdep-pl(ЛУСО), контроллеры связи (ЛКС) серииdep-sr, АРМ на базе ПЭВМ, информационно-управляющие контроллеры серииdep-en, прикладное программное обеспечение (ПО) АРМ.

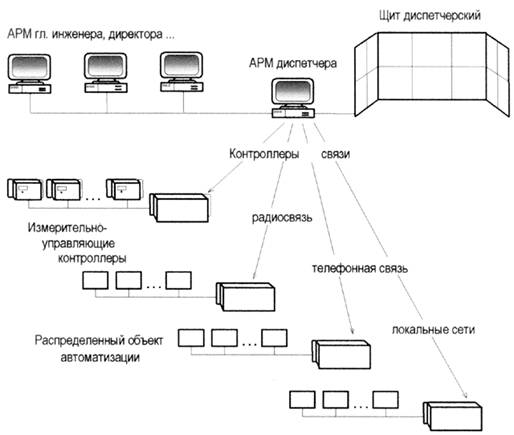

Структура системы комплексной автоматизации

На базеdep-контроллеров

Измерительно-управляющие контроллерыdep-plустанавливаются в непосредственной близости от датчиков и исполнительных механизмов для сбора, первичной обработки, передачи информации по сети, а также выдачи управляющих воздействий на исполнительные механизмы.

Контроллеры связи используются как концентраторы данных и ретрансляторы информационных потоков. Они выпускаются в нескольких модификациях: с выходом на локальную сеть, радиоканал, выделенные и коммутируемые телефонные линии.

АРМ устанавливаются на рабочих местах персонала и имеют информационную связь между собой и с АРМ диспетчера, с которого осуществляется управление объектом.

Информационно-управляющие контроллерыdep-enустанавливаются внутри диспетчерского щита и предназначаются для управления сигнальными элементами щита в соответствии с телеметрической информацией с объекта.

Прикладное ПО базируется на оригинальном пакете программ (ПП), разработанных в ОАО «Цвет». ПП содержит средства для создания различных графических приложений, а также генератор базы данных, обеспечивающий конфигурирование и настройку ПО на конкретный объект автоматизации. ПП позволяет создавать программные комплексы на одном или нескольких ПЭВМ, объединенных в локальную сеть.

ПП обеспечивает оперативный контроль на экране монитора состояния объекта с использованием различных форм представления информации (цифровой, графической, мнемонической и т.п.); регистрацию событий, происходящих на объекте; режим телеуправления с протоколированием действий диспетчера; архивирование информации на диске за заданный период; контроль состояния и протоколирование отказов технических средств системы телемеханики; управление сигнализацией состояния объекта на диспетчерском щите; формирование и вывод на печать отчетных документов.

Система комплексной автоматизации может быть разработана как с использованием имеющихся у заказчика диспетчерского щита и пульта, так и на базе пультового оборудования и щита (мнемосхемы), выпускаемых ОАО «Цвет».
