Номер 11-026-02 |
|||||||||
Наименование проекта Система оборотного водоснабжения электростанции |
|||||||||
Назначение Охлаждение воды в бассейне-охладителе системы оборотного водоснабжения электростанций |
|||||||||
Рекомендуемая область применения Тепловые и атомные электростанции |
|||||||||
Описание
Результат выполнения научно-исследовательской работы. Система оборотного водоснабжения содержит бассейн - охладитель 1 (см. рис. 1), отводящий трубопровод 2 с водосбросным устройством 3 и подводящий трубопровод 4. Трубопроводы 2 и 4 подключены к конденсатору 5 турбины. Циркуляционный насос 6 установлен на подводящем трубопроводе 4 перед конденсатором. Система снабжена сепаратором 7 для отделения воздуха от воды с патрубком 8 отвода воздуха. Водосбросное устройство 3 выполнено в виде цилиндрического стакана 9, обращенного открытым торцем к поверхности бассейна - охладителя 1. Внутри стакана 9, в нижней его части, размещено устройство для барботажа воздуха, представляющее собой кольцевую перфорированную трубу 10, соединенную газосбросным трубопроводом 11 с насосом - эжектором 12 и патрубком 8 для отвода воздуха из сепаратора 7. Перфорация 13 трубы 10 выполнена отверстиями диаметром 5 мм, направленными к внутренней поверхности стакана 9. Зазор между этой поверхностью и перфорированной трубой составляет 6 - 9 мм. На рисунке 2 показан поперечный разрез водосбросного устройства, на рисунке 3 - продольный разрез водосбросного устройства. Система работает следующим образом. Оборотная вода из бассейна- охладителя 1 циркуляционным насосом 6 подается по подводящему трубопроводу 4 к конденсатору 5 турбины. В охлаждающую воду перед конденсатором подается сжатый воздух, и водовоздушная смесь, двигаясь по трубкам конденсатора 5, осуществляет их очистку. Нагретая в конденсаторе водовоздушная смесь поступает в сепаратор 7, где происходит отделение воздуха от охлаждающей воды. Вода по трубопроводу 2 поступает в донную часть водосбросного устройства 3, а отсепарированный воздух с помощью насоса-эжектора 12 по трубопроводу 11 подается в кольцевую перфорированную трубу 10. Воздух выходит из перфорированных отверстий 13 и поступает в зазор между внутренней стенкой стакана 9 и трубой 10. Наличие воздуха увеличивает циркуляцию воды как внутри стакана, так и в бассейне-охладителе. При этом интенсифицируется теплообмен в бассейне-охладителе за счет лучшего перемешивания воды в нем.

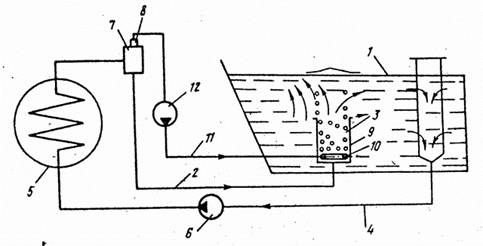

Рис. 1 Общий вид системы оборотного водоснабжения
Рис. 2 Водосбросное устройство, поперечный разрез
Рис. 3 Водосбросное устройство, продольный разрез |
|||||||||
Преимущества перед известными аналогами Интенсификация теплообмена при охлаждении воды в системе оборотного водоснабжения |
|||||||||
Стадия освоения Способ (метод) проверен в лабораторных условиях |
|||||||||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
|||||||||
Технико-экономический эффект Повышение вакуума в конденсаторах турбины на 1-2 % |
|||||||||
Возможность передачи за рубеж Возможна передача за рубеж |
|||||||||
Дата поступления материала 29.04.2002 |
