Результат выполнения научно-исследовательской работы.

Конденсатор 1 паровой турбины содержит напорный 2 и сливной 3 трубопроводы, выходную камеру 4 с выходом 5, эжектор 6 циркуляционной системы, вихревую трубу 7 с патрубками горячего 8 и холодного 9 воздуха с перфорированным трубчатым смесителем, струйные аппараты 10 для формирования ледяных элементов, основной эжектор 11 для отсоса паровоздушной смеси из парового пространства 12 конденсатора через трубопровод 13. На вертикальном участке 14 трубопровода 13 установлен охладитель 15, соединенный на входе трубопроводом 16 с патрубком 9 холодного воздуха вихревой трубы 7, а выход воздуха из охладителя соединен трубопроводом 17 со струйными аппаратами 10. Слив конденсата из охладителя осуществляется в конденсатосборник 18. Вихревая труба 7 соединена с трубопроводом 19 подвода сжатого воздуха.

Схема конденсатора паровой турбины показана на рисунке.

Работа конденсатора паровой турбины в процессе очистки внутренней поверхности трубок осуществляется следующим образом.

Охлаждающую циркуляционную воду с температурой 2-25 ^оС подают по напорному трубопроводу 2 в трубки конденсатора 1. По трубопроводу 19 в вихревую трубу 7 подают сжатый воздух с температурой 20ч30 ^оС. В вихревой трубе происходит его температурное разделение на горячий с температурой 110ч115 ^оС и холодный с температурой минус 5 ч минус 10 ^оС, потоки. Через патрубок 9 холодный воздух подают по трубопроводу 16 в охладитель 15 паровоздушной смеси, отсасываемой основным эжектором 11 из парового пространства 12 конденсатора 1. При этом происходит конденсация пара из паровоздушной смеси и стекание конденсата по вертикальному участку 14 трубопровода 13 в конденсатосборник 18. Отработанный в охладителе 15 холодный воздух по трубопроводу 17 поступает в струйные аппараты 10. При движении воды и холодного воздуха в канале струйных аппаратов происходит формирование ледяных элементов, которые вместе с воздухом поступают в трубки конденсатора, осуществляя их очистку от отложений. Горячий воздух из патрубка 8 вихревой трубы 7 подают в сопло эжектора 6, который отсасывает часть водовоздушной смеси из выходной камеры 4 конденсатора 1 на слив, понижая в ней давление, что увеличивает скорость движения очищающей среды и повышает качество очистки трубок.

Не растаявшие в трубках конденсатора ледяные элементы, двигаясь в верхних слоях смеси, омывают вихревую трубу 7, расположенную на выходе 5 выходной камеры 4 в верхней ее части. В результате интенсифицируется процесс охлаждения вихревой трубы и получение более плотных ледяных элементов для эффективной очистки трубок от отложений.

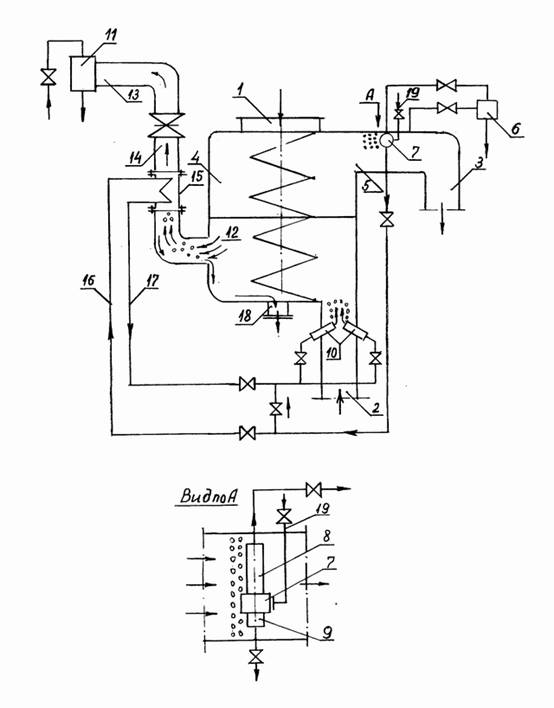

Схема конденсатора паровой турбины
