Частное техническое решение, имеющее самостоятельное значение.

Для оценки пористости предлагаетсяя портативная система "АСТРОН" с оригинальным малобазным релеевским преобразователем, вид которого представлен на рис.1.

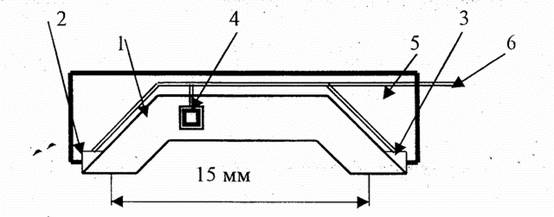

Рис. 1 Малобазный релеевский преобразователь

1- двусторонний клин из оргстекла; 2 - излучатель релеевских волн;

3 - приемник релеевских волн; 4 - излучатель-приемник «термоимпульсов»;

5 - корпус; 6 - высокочастотный кабель

От традиционных преобразователей используемый в данном исследовании отличается тем, что кроме излучателя 2 и приемника 3 на нем установлен дополнительный излучатель-приемник 4 небольших размеров, возбуждающий в материале клина серию отраженных импульсов продольных волн.

В компьютер для спектральной обработки поступает в цифровом виде вся осцилограмма, содержащая кроме импульса, принятого приемником 3, импульс продольной волны, принятый излучателем-приемником 4.

Типичная осциллограмма импульсов приведена на рис.2.

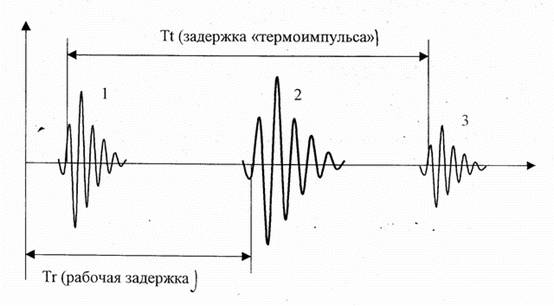

Рис. 2 Типичная осцилограмма импульсов

1 - рабочий импульс релеевской волны; 2 - 1-й отраженный «термоимпульс»;

3 - 2-й отраженный «термоимпульс»

В качестве информативного параметра используется величина параметраt _r. На участках с пористостью величина параметраt _rувеличивается на 80-100 нс при погрешности измерения не более 1 нс.

При спектрально-акустическом контроле с использованием системы "АСТРОН" не требуется производить обезжиривание поверхности детали (1-я операция), нанесение пасты с реактивом (2-я операция), наложение фильтровальной бумаги (3-я операция), счет числа пор по окрашенным точкам (4-я операция), промывку детали для удаления пасты после проведения контроля (5-я операция); не требуется применять расходные материалы (средства для обезжиривания, реактивы для получения окрашенных реагентов с материалом основы, фильтровальную бумагу, дистиллированную воду).
