В настоящее время без измельчения исходного сырья и полуфабрикатов трудно представить какое-либо современное производство. Необходимо отметить, что требования к качеству продуктов и технологиям измельчения из года в год возрастают, в первую очередь по таким показателям, как затраты на процесс измельчения, надежность измельчительного оборудования, загрязненность продукта, получение материала узкого гранулометрического состава /1-4 /.

Для измельчения различных материалов средней твердости типа (пигменты, зерно, полимеры, химикаты, пищевые продукты и т.д.) была разработана двухступенчатая мельница ударно-отражательного действия, отличающиеся друг от друга диаметром ротора /5/.

Двухступенчатая мельница ударно-отражательного действия имеет ступенчатый корпус 1, в котором на валу 2 вращается цилиндрический ротор первой 3 и второй 4 ступеней. На каждом роторе установлены рабочие элементы 5. На внутренней стороне корпуса обеих ступеней имеются отбойные плиты 6. Кроме того, мельница имеет загрузочный 7 и выгрузочный 8 патрубки. Каждая ступень заканчивается классификационными кольцами 9. На валу 2 установлен вентилятор 10. Выгрузочный патрубок 8 установлен на крышке 11. Корпус 1 и крышка 11 мельницы снабжены рубашками охлаждения 12.

Мельница работает следующим образом. Исходный материал питателем через загрузочный патрубок 7 поступает в корпус 1 мельницы под быстро вращающиеся рабочие элементы 5, частично разрушается, а осколки и не разрушившиеся частицы отбрасываются на отбойники 6, где материал вторично нагружается. В результате многократного ударно-отражательного нагружения материал на данной ступени измельчается до энергетически выгодного размера. Этот размер частиц регулируется режимными параметрами мельницы и внутренним диаметром классификационного кольца 9. После первой ступени материал аналогично доизмельчается на второй ступени и направляется через выгрузочный патрубок 8 в циклон-сборник.

Проведенные исследования показали, что использование двухступенчатой мельницы ударно-отражательного действия позволило снизить энергозатраты в 2-3 раза.В зависимости от предъявляемых к про­дукту требований сепарация может быть на одной или нескольких ступенях, что позволяет плавно регулировать тонину измельчения и получать продукт с узким гранулометрическим составом.

Рис. 1

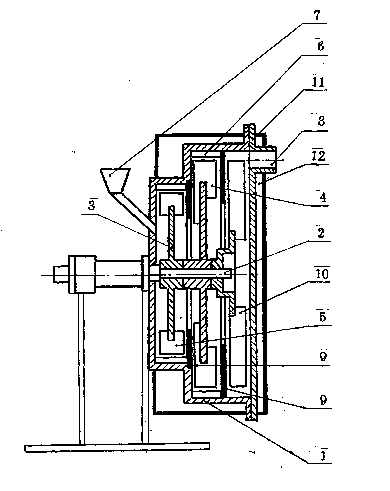

Двухступенчатая мельница ударно-отражательного действия

1- корпус; 2-вал; 3, 4 - роторы; 5 - рабочие элементы; 6 - отбойники; 7 - загрузочный патрубок; 8- выгрузочный патрубок; 10 - вентилятор; 11 - крышка;12 - рубашка охлаждения.
