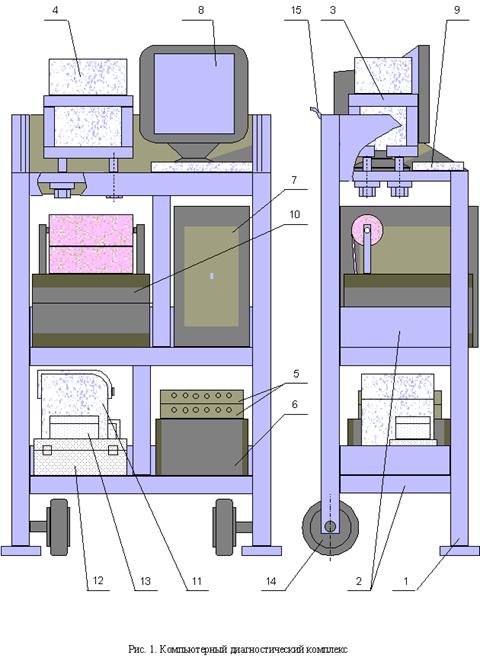

Компьютерный диагностический комплекс (рис. 1) предназначен для экспресс-анализа технического состояния оборудования прядильных фабрик.

Его основной функциональной задачей является оценка вибрации в зонах взаимодействия высокоскоростных рабочих органов, являющимися активными элементами роторных систем сортировочно-трёпальных агрегатов, чесальных, прядильных и крутильных машин.

Конструкция комплекса представляет собой металлический каркас 1, на котором с трёх сторон закреплены оградительные листы 2. На горизонтально расположенных основаниях каркаса удобно размещены рамка 3 с измерителем 4, коммутаторы 5,устройство дистанционного управления 6, системный блок компьютера 7, монитор 8, клавиатура 9, принтер 10, футляр 11 для измерителя, ящик 12 с элементами измерительной цепи, коробки 13 с пьезоэлектрическими виброизмерительными преобразователями (вибродатчиками). Каркас установлен на колёсах 14 и оснащён ручкой 15.

Принцип работы комплекса

Компьютерный комплекс устанавливается рядом с диагностируемым оборудованием. На опорах высокоскоростных рабочих органов надёжно фиксируются пьезоэлектрические виброизмерительные преобразователи. Конструктивными элементами используемых вибрационных датчиков являются основание, пьезоэлементы, инерционная масса. Статическая нагрузка на пьезоэлементы осуществляется при помощи пружинной гайки

Работа вибрационных преобразователей основана на принципе прямого пьезоэффекта. При воздействии механических колебаний на основание вибродатчика с ускорением а инерционная масса mиспытывает действие силы f. В результате чего пьезоэлементы испытывают деформации сжатия-растяжения. На гранях пьзоэлементов возникают электрические заряды, являющиеся носителями информации о направленности и интенсивности осцилляционных процессов.

Конструкция комплекса позволяет производить многоточечные (многоканальные) измерения параметров вибрации. Для этого используются два коммутатора, к каждому из которых можно одновременно подключить шесть пьезоэлектрических виброизмерительных преобразователей. Выбор точки (канала) измерения вибрации обеспечивается устройством дистанционного управления. Это устройство с помощью измерительной цепи подключается к измерителю, который в свою очередь функционально соединён с системным блоком компьютера. Измерения параметров вибрации барабанов проводятся по методике, разработанной на кафедре прикладной математики и информационных технологий ИГТА. Обработанная информация в виде графиков, спектрограмм и таблиц выводится на монитор или распечатывается на принтере.

Применение компьютерного диагностического комплекса позволяет:

повысить точность оперативного контроля работ по техническому обслуживанию и ремонту оборудования прядильных фабрик;

своевременно выявить зарождающиеся дефекты в высокоскоростных рабочих узлах;

создать электронный журнал регистрации сообщений о выявленных нарушениях в работе технических систем;

предложить варианты действий обслуживающего и вспомогательного персонала для устранения выявленных неисправностей;

снизить себестоимость ремонтно-восстановительных работ, выполняемых ремонтной службой предприятия.
