Результат выполнения НИР.

Основном рабочим органом кирпичеделательных агрегатов, пред­назначенных для производства кирпича-сырца по методу пластическо­го прессования, является шнек. Шнек, представляющий собой непрерывную винтовую поверхность, набранную из семи отдельных сварных полулопастей, в процессе эксплуатации подвергается интенсивному абразивному износу. Для повышения долговечности шнеков на заводах, выпускающих кирпичеделательные агрегаты, используется ручная наплавка электродам Т-59О и полуавтоматическая наплавка порошковой проволокой ПП-У25Х17Т-0. Однако недостаточная произво­дительность процесса, тяжелые условия труда, трудность наплавки валика на торец шнека и зависимость качества наплавленного слоя от индивидуального мастерства рабочего потребовали разработки технологии автоматической наплавки.

Анализ современных автоматических методов наплавки показал, что наиболее эффективным методом упрочнения лопастей шнеков является наплавка порошковым ленточным электродом. При разработке технологии автоматической наплавки порошковым ленточным электро­дом лопастей шнеков стояли две основные задачи:

1)наплавить плоскость и торец заготовки толщиной 16 мм за один проход без предварительного снятия фаски по кромке лопасти;

2)наплавить лопасть по пространственно-криволинейной по­верхности.

Первая задача была решена посредством выбора оптимальной схемы наплавки, а вторая - созданием специализированной установки. Проведенные исследования позволили выбрать схему наплавки, обеспечивающую получение качественного формирования наплавляемо­го слоя одновременно по плоскости и торцу лопасти при наплавке порошковым ленточным электродом (см. рис.1)

Наплавка выполняется порошковой лентой ПЛ-АН101 открытой дугой. Режим наплавки:i_о= 950-1000 а;u_в= 35-37 в;v_н= 20м/ч; вылет электрода 45-50 мм.

Брянским филиалом ВКТИстройдормаш разработана, изготовле­на и совместно с Могилевским заводом «Строммашина» внедрена специализированная установка для механизированной наплавки ло­пастей шнеков порошковой лентой ПЛ-АН101.

Установка представляет собой сварную станину со смонтированными на ней наплавочной головкой с приставкой для наплавки лен­точным электродом, механизма регулировок головки, шпиндельного узла с медным водоохлаждаемым кокилем, приводом шпиндельного узла и пультом управления. В комплект установки входит шкаф распредели­тельного устройства автомата. Источником питания дуги служит сварочный преобразователь ПС-1000.

Эксплуатационные испытания показали, что износостойкость ло­пастей шнеков, наплавленных порошковой лентой ПЛ-АН101, в 2,0 раза выше лопастей, наплавленных ПП-У25Х17Т-0. Кроме того, значительно снизилась трудоемкость изготовления шнеков. Годовой экономический эффект на Могилевском заводе «Строммашина» составил 200 тыс. руб.

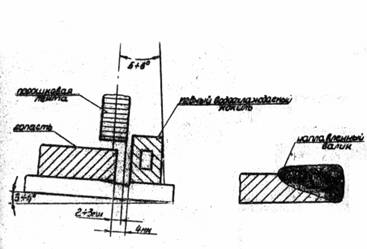

Рис. 1 Схема наплавки лопастей шнеков порошковой лентой
