Результат выполнения конструкторской разработки

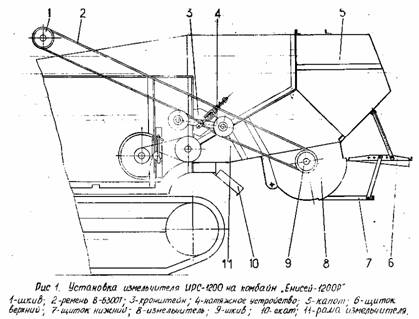

Измельчитель-разбрасыватель соломы повышенной влажности ИРС-1200 навешивается на молотилку комбайна «Енисей-1200» вместо копнителя 54-8Б. Он состоит (рис. 1) из капота 5, рамы измельчителя 11, к которой с помощью болтов крепится измельчитель 8.

Шарнирно на корпусе измельчителя установлены верхний щиток-разбрасыватель 6 и нижний направляющий щиток 7.

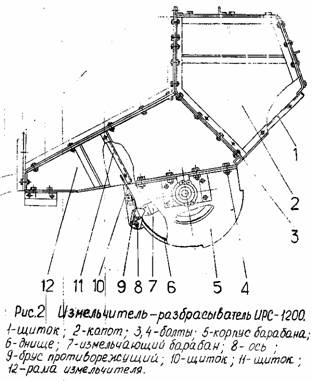

В корпусе барабана 5 (рис. 2) на подшипниках установлен измельчающий барабан 7.

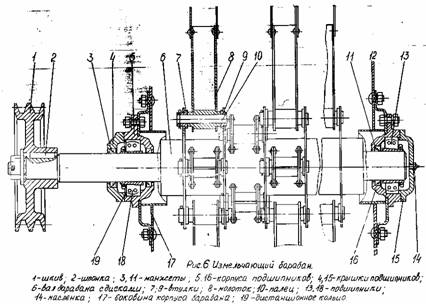

В передней части корпуса на осях 8 установлен противорежущий брус 9. На валу барабана 6 (рис. 6) с помощью пальцев 10 крепятся молотки 8 с приклепанными к ним сегментами Н.066.02. Такие же сегменты приклепаны к кронштейнам противорежущего бруса.

Привод барабана измельчителя (рис. 5) осуществляется двумя клиновыми ремнями 2 от шкива двигателя через шкив 9.

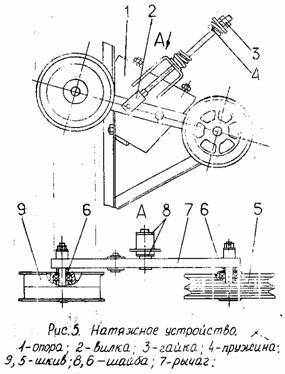

Для натяжения ремней на левой задней панели молотилки с помощью болтов установлено натяжное устройство (рис. 5), включающее опору 1, вилку 2 с пружиной 4. На рычаге 7 установлены натяжные шкивы 5 и 9.

Для беспрепятственного схода половы в задней части рамы молотилки комбайна крепится скат 10 для половы (рис. 1).

Технологический процесс измельчителя-разбрасывателя соломы протекает следующим образом:

а) при положении перекидного щитка 1 (рис. 3) сходящая с клавиш солома по перекидному щитку 1 попадает в барабан, измельчается и выносится наружу между верхним и нижним щитками 4 и 6.

Наличие на верхнем щитке 4 изогнутых направляющих позволяет разбрасывать измельченную солому по полю;

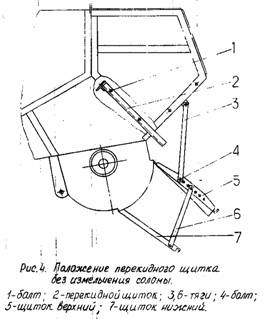

б) при положении перекидного щитка 2 (рис. 4) солома с клавиш скатывается по щиткам 2 и 5 на землю без измельчения. Основные регулировки измельчителя-разбрасывателя повышенной влажности ИРС-1200 сводятся к регулировке степени измельчения соломы, которая обеспечивается поворотом противорежущего бруса относительно его осей и дальность разбрасывания измельчённой соломы изменением положения щитков 6 и 7 (рис. 1).
