Результат выполнения конструкторской разработки

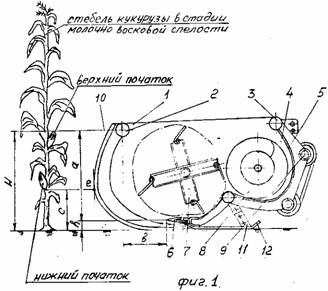

Жатка (фиг. 1) содержит корпус 1, образованный из передней 2 и задней 3 несущих труб, боковин 4 и обшивки 5.

На корпусе 1 установлены режущий аппарат 6, мотовило 7, шнек 8 и механизм привода 9 рабочих органов. При этом передняя труба 2 корпуса 1 жатки по отношению к режущему аппарату имеет координаты: по высоте , по горизонтали , гдеh- высота расположения верхнего початка на стебле кукурузы в стадии молочно-восковой спелости,h- конструктивная высота среза жатки. По бокам жатки спереди установлены делители 10, имеющие на торце криволинейную форму, при этом, выступающая точка «е» на криволинейном участке делителя 10 расположена на одной высоте «С» или ниже точки крепления нижнего початка на стебле кукурузы в стадии молочно-восковой спелости. Опорные башмаки 11 выполнены сплошным листом, передний конец которого шарнирно закреплён к брусу режущего аппарата 6, а задний - на кронштейнах 12 к корпусу 1 жатки с возможностью регулировки его по высоте.

В головке ножа 13 режущего аппарата 6 и в головке коромысла 14 привода ножа (фиг. 4) выполнены одинаковые отверстия с конусными поверхностями с наибольшим диаметром конуса наружу по обе стороны и общим меньшим диаметром конуса внутри.

В соединительном звене 15 головки ножа 13 режущего аппарата 6 и головки коромысла 14 привода ножа установлены упругие элементы в виде конусных втулок 16. Между боковиной 4 жатки (фиг. З) и коромыслом 14 привода режущего аппарата 6 в зоне оси качения «д» коромысла 14 установлен упругий элемент 17.

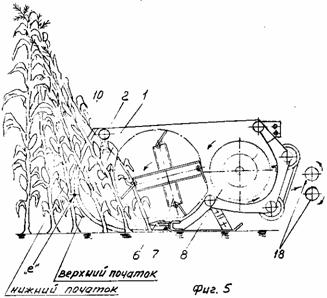

Технологический процесс жатки осуществляется следующим обрезом: например, при уборке кукурузы на силос в стадии молочно-восковой спелости (фиг. 5).

При движении комбайна по полю передняя труба 2 корпуса 1 жатки отклоняет стебли кукурузы вперед. Мотовило 7 захватывает стебли кукурузы, а режущий аппарат 6 одновременно срезает их. Срезанные стебли транспортируются шнеком 8 к центру жатки и подаются в вальцы 18 питателя комбайна.

Полевые делители 10 обеспечивают разделение стеблей при любом направлении движения комбайна по полю.

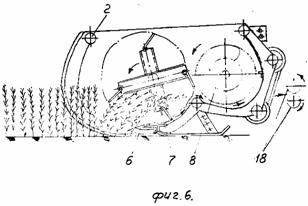

При кошении травы и других силосуемых культур, когда их высота меньше высоты расположения передней трубы 2 жатки (фиг. 6), мотовило 7 подводит стебли к режущему аппарату 6, наклоняя их назад, режущим аппаратом 6 стебли срезаются и мотовилом 7 подаются к шнеку 8, который транспортирует их к центру жатки к вальцам 18 питателя комбайна.

Наличие в соединительном звене 15 головки ножа 13 и головки коромысла 14 привода ножа упругих элементов в виде конусных втулок16 (фиг. 4), а также между боковиной 4 жатки и коромыслом 14 привода режущего аппарата 6 в зоне оси качания «д» коромысла 14 упругого элемента 17 (фиг. З) позволяет снизить вибрации привода режущего аппарата.

Опорный лист 11i (фиг. 1) за счет перестановки по отверстиям кронштейнов 12 на корпусе 1 жатки позволяет увеличить или уменьшить высоту среза жатки.
