Номер 04-084-02 |
|||
|
Наименование проекта Зенкер специальный |
|||
|
Назначение Выполнение отверстий под резьбу, а также посадочных отверстий в заготовках из алюминиевых сплавов. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|||
|
Описание Результат выполнения конструкторской разработки. Зенкер (см. рис.) состоит из режущей части, изготовленной из стали 45. Части соединены друг с другом сваркой. Для повышения качества сварного узла при предварительной обработке на режущей части зенкера протачивается хвостовик диаметром 8 мм на длину 10 мм, а в хвостовой части выполняется отверстие диаметром 8 мм на длину 12 мм. Термообработка (режущей части до НРС 35ч65 ед., хвостовой до НРС 30ч45 ед.) окончательная обработка зенкера производится после сварки его частей. Режущая часть зенкера длиной 20 мм имеет цилиндрический участок на длине 12 мм от торца, а на остальной обратный конус 0,06 мм ± 0,01 мм, благодаря чему в совокупности с углами заточки, обозначенными в сечениях А-А и Б-Б, зенкер позволяет получать качественные посадочные отверстия и отверстия под резьбу на заготовках из алюминиевых сплавов. Внедрение зенкера позволило повысить производительность труда при обработке отверстий на изделиях из алюминиевых сплавов по сравнению с выполнявшейся ранее на 2ч3 прохода расточкой их резцом на координатно-расточном станке.

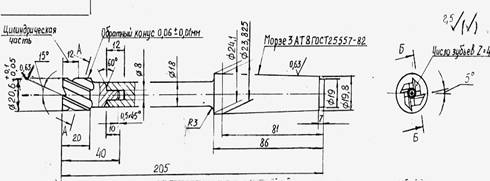

Рис. Зенкер специальный |
|||
|
Преимущества перед известными аналогами Более высокое качество изготовления посадочных отверстий и отверстий под резьбу. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Более высокое качество изготовления посадочных отверстий и отверстий под резьбу. |
|||
|
Технико-экономический эффект На 15-20% повысилась производительность труда при обработке отверстий. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 14.06.2002 |
