Номер

04-070-02

Наименование проекта

Фильтр

Назначение

Фильтрование электролита, используемого в процессе гальванопокрытия

Рекомендуемая область применения

Машиностроение, судостроение, судоремонт.

Описание

Результат выполнения конструкторской разработки.

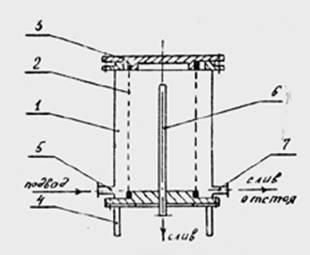

Фильтр состоит из сварного корпуса 1 (см. рис.), фильтрующего элемента 2, крышки 3, подставки 4. Корпус 1 представляет собой цилиндр с верхним и нижним фланцами. На нижнем фланце имеется выступ для базирования фильтрующего элемента, на верхнем фланце - канавка под уплотнительное кольцо. Фильтрующий элемент 2 съемный, разборный, состоит из несущей стенки с отверстиями для прохода фильтруемого электролита, фильтровального материала, двух сеток и хомутов, удерживающих фильтрующую ткань.

Фильтрующий элемент устанавливается в корпус и сверху закрепляется крышкой, соединяемой с корпусом болтами. Крепление подведенных к фильтру труб фланцевое.

Загрязненный электролит подводится к фильтру через патрубок 5, а чисты (профилированный) сливается через патрубок 6. Слив отстоя производится через патрубок 7, который на время работы фильтра может быть перекрыт краном.




Рис. Фильтр

Преимущества перед известными аналогами

Лучшие технико-экономические показатели

Стадия освоения

Внедрено в производство

Результаты испытаний

Выполнено фильтрование электролита, повысилось качество гальванопокрытий.

Технико-экономический эффект

На 20% увеличен срок использования электролитов, на 10-15% достигнута экономия химикатов.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

28.05.2002
