ИННОВАЦИИ БИЗНЕСУ

Номер

04-050-02

Наименование проекта

Станок для калибровки резьбы.

Назначение

Калибровка резьбы в штуцерно-торцевых соединениях труб при ремонте их в цехе.

Рекомендуемая область применения

Машиностроение, строительство, судоремонт, жилищно-коммунальное хозяйство.

Описание

Результат выполнения конструкторской разработки.

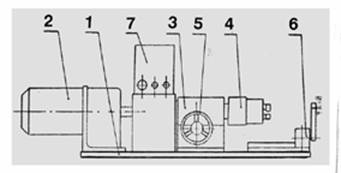

Станок состоит из плиты 1 (см. рис.) на которой установлен мотор-редуктор 2, шпиндельный узел 3 с патроном 4 и маховиком ручной подачи, тиски 6 и пульт управления 7.

Принцип работы: В патроне закрепляют инструмент (метчик или плашку с плашкодержателем), а в тисках - обрабатываемую деталь.

С помощью маховика подводят инструмент к обрабатываемой детали и включают станок. Благодаря конструкции патрона инструмент самоустанавливается по калибруемой резьбе. Кроме того патрон выполняет функции предохранительной муфты, защищая инструмент от поломки в случае заедания, или, например, при калибровке резьбы в глухих отверстиях.

Рис. Станок для калибровки резьбы

Преимущества перед известными аналогами

Простота конструкции, удобство эксплуатации, станок настольного типа. Возможность выполнения калибровки резьбы в штуцерно-торцевых соединениях труб при ремонте их в цехе

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

На 20-25% возросла производительность труда при ремонтных работах.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

19.04.2002
