Результат выполнения конструкторской разработки.

Спецстентонкомер (см. рис.) состоит из скобы (1) и кронштейна (2), в котором закреплен индикатор ИЧ-2 (4). Кронштейн вращается на оси (3). К индикатору имеется два комплекта наконечников: сферические - для замера толщины стенок обычным методом и игольчатые - для замера толщины стенок в местах дефектов (раковин, царапин и т.п.) и канавках.

Перед проведением контроля индикатор устанавливают на ноль по стандартным плоскопараллельным концевым мерам и закрепляют винтом (5). При наличии буртика в отверстии кронштейн поворачивают на оси и проводят спецстентонкомер в место замера. Затем винтом укрепляют кронштейн в нормальном положении и выполняют замеры.

Преимущества данного спецстентонкомера перед аналогами:

-наибольшая глубина измерения 800 мм, у аналогов - до 160 мм;

-возможность замера толщины стенок в отверстиях, имеющих круговой буртик до 10 мм;

-диапазон измерения от 0 до 25 мм (толщина стенки);

-возможность замера глубины дефектов (царапин, раковин и т.п.) а также узких канавок с помощью сменных игольчатых наконечников.

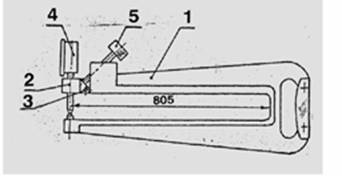

Рис. Спецстентонкомер.
