ПОДРОБНАЯ ИНФОРМАЦИЯ
Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.
|
Номер 04-016-02 |
|||
|
Наименование проекта Прибор для ремонта и поверки токоизмерительных клещей |
|||
|
Назначение Ремонт и поверка тонкоизмерительных клещей с помощью установки У-300, в которой трансформатор УТГ-5М заменен прибором, состоящим из катушки с медным проводом. |
|||
|
Рекомендуемая область применения На участках метрологических служб предприятий и организаций |
|||
|
Описание Результат выполнения конструкторской разработки. Ремонт и поверка тонкоизмерительных клещей производится с помощью установки У-300, в которой трансформатор УТТ-5М заменили прибором (см. рисунок), состоящим из катушки с медным приводом сечением 1,5 мм, выдерживающей с запасом проходящий по ней ток в 5А, и переключателя пределов измерения токоизмерительных клещей. При ремонте и поверке тонкоизмерительных клещей прибор необходимо подключать к установке У-300 последовательно с образцовым амперметром, по нему установить ток 5А. С токовой катушки прибора, используя переключатель, будет сниматься нужный передел измерения. Предел измерения 600 А и больше, в зависимости от количества ампер-витков катушки. Прибор малогабаритный, компактный, габаритные размеры 180х85х65 мм.

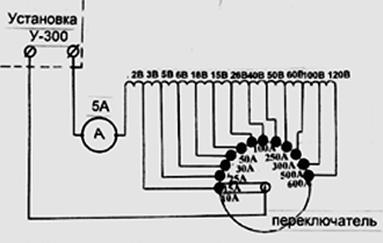

Рис. Схема прибора для ремонта и поверки тонкоизмерительных клещей. |
|||
|
Преимущества перед известными аналогами Простота конструкции, малые габариты. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Повышение предела измерений с 250А до 600А и более. |
|||
|
Технико-экономический эффект В 1,5-2 раза сокращается трудоемкость и время ремонта, а также поверки тонкоизмерительных клещей. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 30.01.2001 |
