Результат выполнения конструкторской разработки.

Пескоразбрасыватель (см. рисунок) состоит из базового автомобиляЗИЛ-130Д1, кузова, механизма подачи и распределения песка, системы обогрева кузова, пневмосистемы.

цельносварной кузов имеет двойные стенки и жесткое днище, на котором смонтирован механизм подачи и распределения инертных материалов. В передней части кузова предусмотрено окно для входа рабочей ветви транспортера, в задней - установлены дозирующие заслонки, имеющие внизу подпружиненные предохранительные секции.

В целях предохранения от попадания в кузов камней и глыб смерзшегося грунта сверху на кузове установлена решетка. Дл перевозки теплоизоляционных материалов на кузове устанавливают дополнительные борта.

Механизм подачи инертных материалов состоит из двух прутковых транспортеров и их привода. В передней части кузова установлены натяжные устройства транспортеров. Привод транспортеров раздельный и осуществляется от задних колес автомобиля посредством пнвмороликов и трехступенчатых цепных передач.

Распределение инертных материалов производится четырьмя распределяющими пластинами - по две с каждой стороны, подающими песок на колеи.

Система обогрева служит для предохранения от промерзания инертных материалов к стенкам и днищу кузова. Выхлопные газы от двигателя автомобиля по металлическому рукаву, компенсирующему вибрацию двигателя, поступают в обогревательные полости днища, боковых стенок и по верхним бортовым ребрам жесткости в задней части кузова входят в атмосферу. Воздух для привода транспортера отбирается от пневмосистемы автомобиля.

В пневмосистему привода транспортеров входят воздушный кран, клапан, стабилизирующий давление в пнвмосистеме, и два пневмоцилиндра для прижатия пневмороликов к колесам автомобиля.

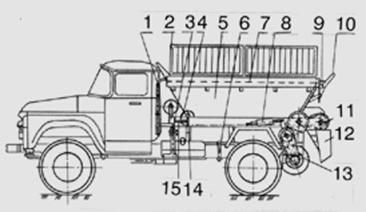

Рис. Навесной пескоразбрасыватель ДМ-12-1:

1-лестница; 2-решетка; 3-газовыхлопной трубопровод; 4-транспортер;

5-кузов; 6-крепление кузова; 7-козырек; 8-пневматический цилиндр;

9-электрообородование; 10-дозирующая заслонка;

11-привод для транспортера; 12-рассекатели; 13-ролик привода транспортера; 14-окнодля входа транспортера; 15-натяжной винт.
