Номер 04-010-02 |
|||
|
Наименование проекта Резцедержатель для расточных головок |
|||
|
Назначение Установка и крепление резцов всех разновидностей в расточных головках горизонтально-расточных станков. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка |
|||
|
Описание Результат выполнения конструкторской разработки. Резцедержатель (см. рисунок) имеет головку габаритами 90х70х63 мм с тремя пазами и пятью резьбовыми отверстиями с диаметром резьбы М12 и хвостовик диаметром 56h9, длиной 65 мм и двумя шпоночными пазами шириной 10 к6 и глубиной 6,0 мм по всей длине. Головка симметрична оси резцедержателя на главном виде и имеет смещение 10мм к задней поверхности на виде сбоку. Резцедержатель комплектуется пятью винтами М12х30 ГОСТ1482. Все детали изготовлены из стали марки 40Х ГОСТ4543 с термообработкой до твердостиhrc=32-36 единиц. Резцедержатель хвостовиком устанавливается в отверстие ползуна расточной головки; в пазах резцедержателя вертикально или горизонтально, в зависимости от вида выполняемых работ, крепятся винтами резцы необходимых конструкций. Внедрение резцедержателя, за счет обеспечения возможности применения резцов различных конструкций, установки их в различных положениях (в том числе вершин резцов относительно осей обрабатываемых отверстий и диаметров), позволило значительно расширить технологические возможности расточных головок горизонтально-расточных станков по сравнению со штатными гладкими цилиндрическими оправками с пазом для установки и крепления резца под углом 45 0 и 90 0.

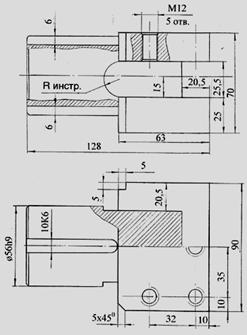

Рис. Резцедержатель для расточных головок |
|||
|
Преимущества перед известными аналогами Расширение технологических возможностей расточных головок. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Стали возможными применение резцов различных конструкций, установка их в различных положениях. |
|||
|
Технико-экономический эффект На 15-25% увеличился выпуск продукции, на 30% расширились технологические возможности расточных головок горизонтально-расточных станков. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 23.01.2001 |
