04-007-02

Наименование проекта

Державка для крепления резцов

Назначение

Установка и крепление резцов в резцедержателях продольно-вертикальных станков.

Рекомендуемая область применения

Машиностроение, металлообработка.

Описание

Результат выполнения конструкторской разработки.

Державка (см. рисунок) представляет собой цельнометаллическую конструкцию с габаритными размерами 460х120х100 мм. Хвостовик державки имеет сечение 80х65 мм, а головка - два взаимоперпендикулярных сквозных паза 42х33 мм и пять резьбовых отверстий диаметром М16. Материал державки сталь марки 40ХГОСТ4543, термообработанный до твердостиhrc=36-40 единиц.

Державка устанавливается в резцедержатель продольно-строгального станка резьбовыми отверстиями к заготовкам деталей. В один из пазов крепится резец. Подлежащие обработке звенья цепей транспортеров металлургического производства выставляются по длине стола станка. Производится черновая обработка боковой стороны паза звеньев цепей на глубину 240 мм, а затем с переустановкой резца, его вторая сторона. Черновые резцы заменяются на чистовые и процесс повторяется с обеспечением необходимой чистоты обработки поверхности и заданной ширины паза 160Н11.

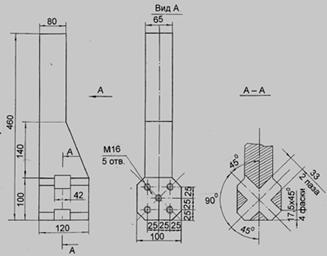

Рис. Державка для крепления

Преимущества перед известными аналогами

Простота конструкции, удобство эксплуатации, лучшие технические характеристики.

Стадия освоения

Внедрено в производство

Результаты испытаний

Значительно снижена вибрация в сравнении с обработкой строгальными резцами аналогичных габаритов.

Технико-экономический эффект

На 10-20% увеличен выпуск продукции с обеспечением технических требований, предъявляемых к конструкции деталей.

Возможность передачи за рубеж

Возможна передача за рубеж
