Результат выполнения конструкторской разработки.

Наладка (см. рисунок) состоит из двух планок 1 и двух пластин 2. Планка 1 габаритными размерами 70х30х18 мм имеет на высоте 63 мм паз треугольной формы с углом при вершине 90 ⁰ и глубиной 5,5 мм. Пластина 2 габаритными размерами 110х45х18 мм имеет два паза треугольной формы - горизонтальный - на высоте 63 мм от основания и вертикальный - на расстоянии 7 мм от боковой стороны - с углом при вершине 90 ⁰ и глубиной 5,5 мм и обнижение 52х14х5,5 мм. Все детали изготовлены из стали марки 40Х ГОСТ 4543 с термообработкой до твердостиhrg=44-48 единиц.

Заготовка «Рукоятки», выполненная штамповкой, представляющая собой бобышку в центре, прямолинейный участок диаметром 12 мм справа и прямоугольный участок диаметром 12 мм слева с наладкой устанавливается через прокладку на направляющие станочных тисков вертикально-фрезерного станка. При этом прямолинейный участок заготовки располагается в угловых пазах планок 1, а прямоугольный - в угловых пазах пластин 2. Обрабатывается одна сторона бобышки. После поворота прямоугольного участка в пластинах 2 обрабатывается в окончательный размер вторая сторона бобышки заготовки «Рукоятки».

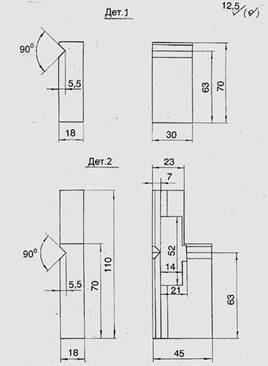

Рис. Наладка для обработки рукояток.
