Описаниек ИЛ № 02-025-02

Результат выполнения конструкторской разработки.

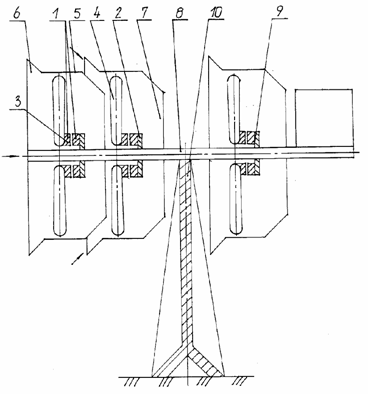

Ветрогенератор содержит (см. рисунок) магнитоэлектрический генератор 1 со статором 2 и ротором 3 закрепленном на крыльях ветроколеса 4. Генератор помещен в корпус 5, выполненный в виде кольца с выполненным входным отверстием 6, изготовленным в виде конфузора и выходным отверстием 7 в виде диффузора. Кривая образующая конфузора соответствует кривой образующей поверхность диффузора. При этом в корпусе размещен жестко закрепленный вал 8 с размещенными на нем крыльями ветроколеса, крылья установлены с возможностью вращения вокруг продольной оси вала. На крыльях ветроколеса установлен ротор, выполненный в виде постоянных магнитов, а симметрично крыльям установлен статор, выполненный в виде катушек (с проводом) закрепленных на диске 9. Диск размещен на валу неподвижно, а между статором и ротором имеется регулируемый зазор, кроме того вал закреплен на опоре 10 с возможностью вращения вокруг оси опоры.
