Описаниек ИЛ № 02-024-02

Результат выполнения конструкторской разработки.

Горелка для сжигания жидкого топлива может быть использована в коммунальном хозяйстве для нагрева воды в котлах, а также в строительстве, сельском хозяйстве и пищевой промышленности.

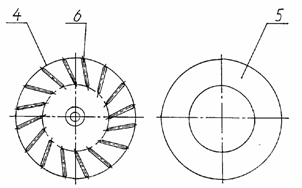

Горелка для сжигания жидкого (см. рис. 1, 2, 3) включает корпус 1, выполненный в виде улитки, с размещенным внутри полым валом 2 для подачи топлива к форсунке, при этом вал выполнен с возможностью вращения, на нем закреплена, как минимум, одна лопатка 3, выполненная из двух дисков 4 и 5 скрепленных между собой, причем на одном диске 4 выполнены ребра 6, которые при закреплении дисков друг с другом образуют полость, на корпусе закреплены всасывающий 7 и осевой выхлопной 8 патрубки для подачи воздуха и форсунка 9, выполненная в виде стержня 10, с осевым 11 и радиальными 12 отверстиями и размещенная в конусном стакане 13, жестко закрепленные на полом валу сопло 14 и привод 15. На валу закреплено, как минимум, две лопатки, при этом в первой лопатке (по ходу движения воздуха) выполнено, как минимум, одно сквозное отверстие 16 для прохода воздуха к другой лопатке.

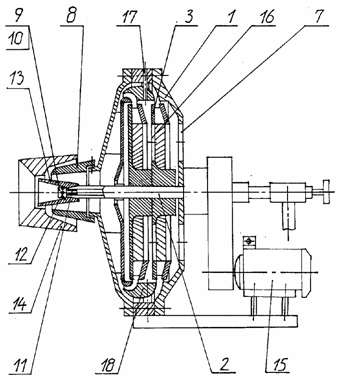

Рис. 1 Общий вид горелки

На корпусе выполнено, как минимум, одно отверстие 17 с размещенным на нем клапаном.

Между лопатками установлено кольцо 18.

Таким образом предложенное техническое решение позволяет значительно повысить производительность горелки за счет повышение коэффициента полезного действия ее путем более полного сгорания топлива, а также уменьшить вредные выбросы в атмосферу при сжигании топлива.
