Результат выполнения конструкторской разработки.

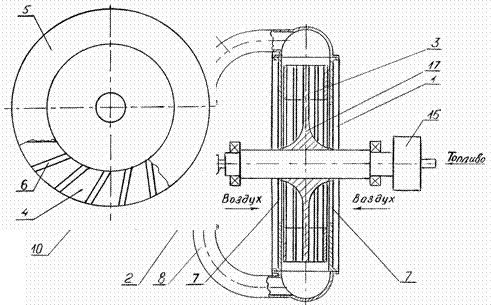

Горелка для сжигания жидкого топлива (см. рис. 1, 2, 3) включает корпус 1, выполненный в виде улитки, с размещенным внутри полым валом 2, причем вал установлен с возможностью вращения и с закрепленной на валу, как минимум, одной лопаткой 3 вентилятора, выполненной из двух дисков 4 и 5 скрепленных между собой, на одном диске 4 выполнены направляющие элементы 6, которые при скреплении дисков 4 и 5 друг с другом, образуют полость и с закрепленным на корпусе всасывающим 7 и выхлопным 8 патрубками, форсунки 9, выполненной в виде стержня 10 с осевым 11 и радиальными 12 отверстиями, кроме того форсунка установлена в конусном стакане 13, жестко закрепленном на полом валу, сопло 14 и привод 15. На выхлопном патрубке выполнен воздухосборник 16, изготовленный в виде коллектора, при этом через воздухосборник проходит полый вал, а в корпусе размещены, как минимум, две лопатки, разделенные между собой направляющим диском 17, а всасывающий патрубок выполнен с обеих сторон корпуса, причем лопатки закреплены на направляющем диске 17, при этом направляющий диск 17 закреплен на валу жестко. Такое выполнение горелки позволяет повысить производительность ее, создать унифицированный ряд горелок с разной производительностью.
