Описаниек ИЛ № 02-018-02

Результат выполнения конструкторской разработки.

Комбинированная почвообрабатывающая машина обеспечивает повышение качества обработки почвы и посева за счет улучшения возможности наблюдения за работой машины из кабины трактора, улучшение эксплуатационных характеристик его, а также улучшение маневренности агрегата (трактор-машина) и снижение тягового сопротивления.

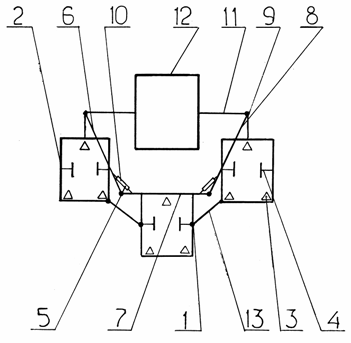

Комбинированная почвообрабатывающая машина содержит (см. рисунок) центральную 1 и боковые секции 2 с закрепленными в них рабочими органами 3, опорные колеса 4 и силовые цилиндры 5 для поворота боковых секций относительно вертикальных осей. Боковые секции закреплены на шарнирных балках 6, один конец которых шарнирно связан с поперечной балкой 7, установленной на центральной секции, а второй конец каждого звена 8 шарнирных балок связан с боковыми секциями, установленными на вертикальных и горизонтальных осях 9 звеньев подвижно, при этом шарнирные балки соединены с центральной секцией гидроцилиндрами. Шарнирные балки и корпуса 10 гидроцилиндров изготовлены с возможностью перемещения вокруг вертикальных и горизонтальных осей.

Второй конец шарнирных балок с помощью телескопических растяжек 11 соединен с трактором 12.

Такое выполнение комбинированной почвообрабатывающей машины позволяет создать жесткую сцепку трактор-машина. В то же время наличие телескопических растяжек позволяет трактору совершать плавные перемещения при поворотах и разворотах.

Размещение боковых секций по периметру трактора улучшает обзорность, а значит и контроль за работой почвообрабатывающих рабочих органов и за качеством обработки почвы и посева. Кроме того, размещение боковых секций, закрепленных на шарнирных балках по периметру трактора (когда балки образуют обратную стреловидность), позволит равномерно распределить массу всей машины по периметру, что улучшает эксплуатационные характеристики машины, а также улучшит маневренность агрегата и снизит тяговое сопротивление его.
